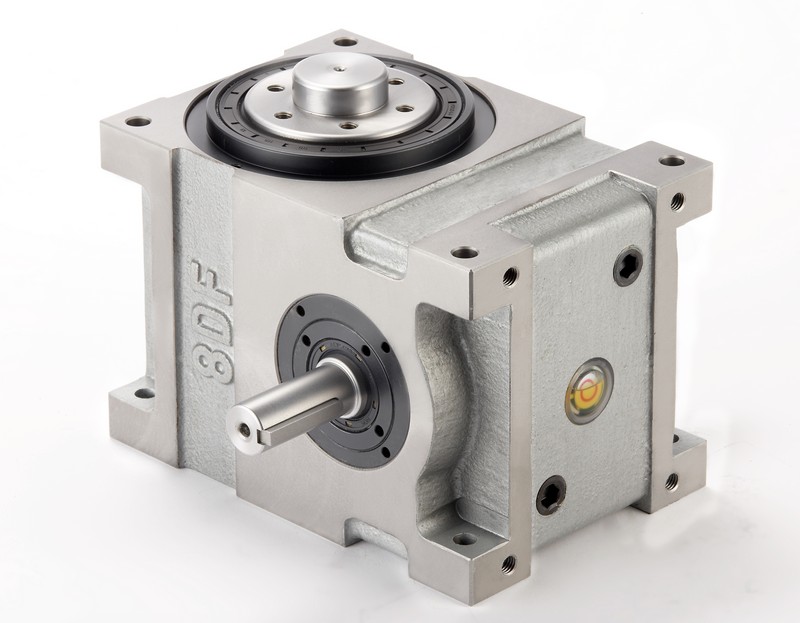

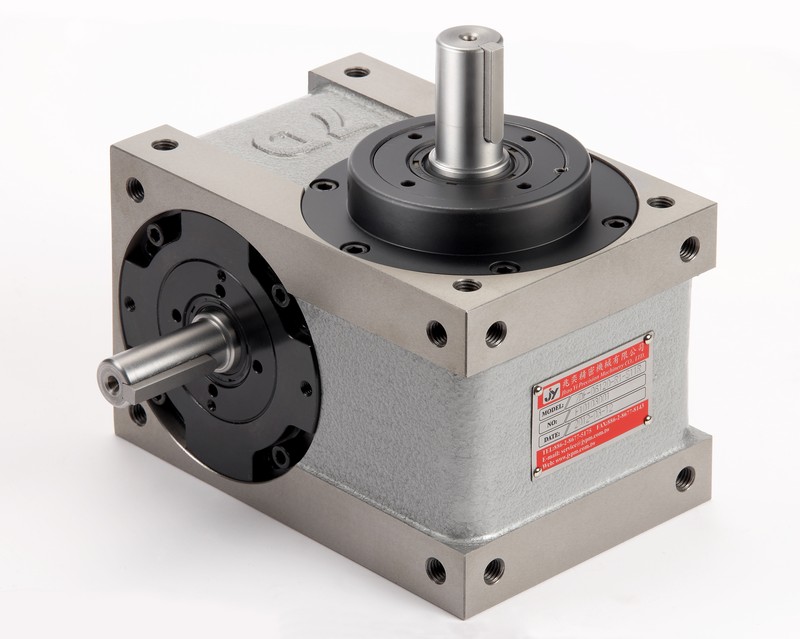

供应台湾潭子分割器上海浙江苏州总代理商
产品概述：
|
|
品牌：潭子 |
产品认证：ISO9001 |
|
加工定制：是 |
用途：圆盘机械，重负载机械 |
|
|
凸轮旋转方向：左、右 |
入力轴组力方向：S1、S2、S3 |
|
|
规格：90、110、150 |
||
|
凸轮连动曲线：变形台形曲线、变形正弦曲线、变形等速度曲线、有理式仿线 |
||
|
驱动角：90°、120°、150°、180°、210°、240°、270°、300° |
||
|
定位分割等份：2、3、4、5、6、8、10、12、16订制规格：20、24、30、32、36、40、48 |
||
|
优点：1.免保养，除更换油以外，10000小时以下无需进行维修。
2.精度高。标准精度为±30".可定制精度为±15"（选型方式为筛选）
3.高品质：内部的轴承为日本进口，NSK/NTN. 表层喷漆为隔膜式干性防锈油。
4.寿命长：凸轮加工工艺为渗透加研磨，硬化层为5mm左右，普通的为碳化处理，硬化层最大为0.5mm。 5.拥有大量库存 |
||
技术参数：
|
出力轴容许径向负荷（C1） |
1200kgf |
入力轴最大扭矩（C5） |
40 kgf-m |
|
出力轴容许轴向负荷（C2） |
700kgf |
入力轴的CD2（注1） |
2.0*10 -3 kgf-m2 |
|
出力轴容许力矩(Ts): |
参考力矩表kgf-m |
定位分割精度 |
± 30 Sec. |
|
入力轴容许径向负荷（C3） |
410kgf |
重量 |
86 kg |
|
入力轴最大弯曲力矩（C4） |
410kgf |
|
|
注1：入力轴的CD2是在停留范围内的数值。 注2：C1至C5数值是达到安全系数=2时的数值
尺寸图：
分割器结构图：
