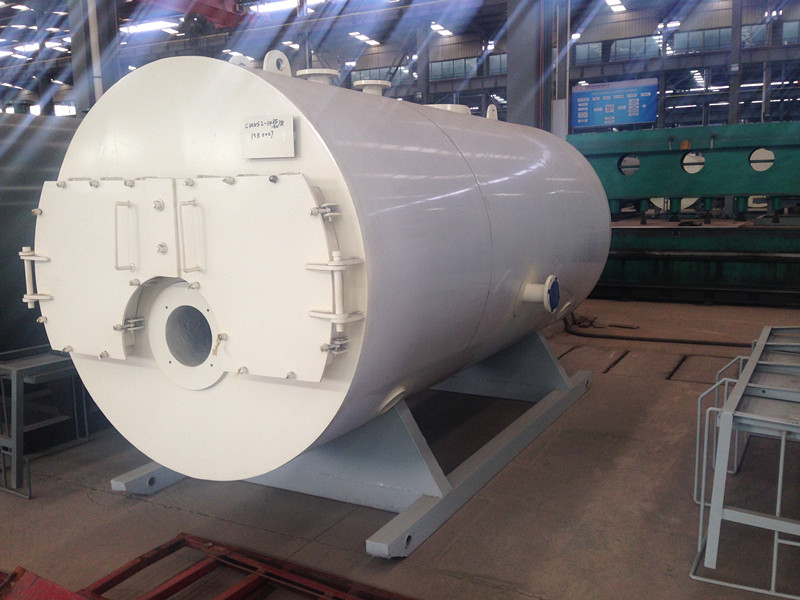

WNS系列卧式燃油(气)蒸汽锅炉产品简介
卧式快装内燃三回程火管蒸汽锅炉。采用偏置炉胆湿背式结构。高温烟气依次；中刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖，使锅炉检修方便。锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
主要特点：
1、燃气蒸汽锅炉整体结构合理、紧凑、属锅炉岛型，符合快装出厂条件。本产品出厂时由三大部分组成；锅炉主机、烟囱及管路系统，其中主机和烟囱部分已在厂内制造完毕，主机所配套的管路阀门、仪表已随机装妥，运至现场将主机和烟囱组装即可。现场接通气源、电源、水管路即可试车。大大缩短了安装周期，且可保证产品质量。
2、锅炉设计性能先进。该锅炉主机属整体结构，燃烧器装配在前
烟箱盖上，本体主要布置受热面和燃烧室部分。具有结构合理、紧凑，钢材耗量低，炉胆采用偏置波形炉胆。保温层选用新型轻质隔热保温材料，外包装采用彩色薄板，外形包装为长方体，
使锅炉性能、重量、结构尺寸、外观造型与国内同容量产品相比具有明显的先进性和美观感。该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体，不须另做基础。
3、水循环简单，受压部件结构合理，在保证水质的情下，可以安全运行。
4、配套辅机齐全，综合技术性能先进。
|
河南神风 锅炉有限公司 |
WNS1-1.25-（Q） 燃气蒸汽锅炉 |
Z0108-0 |
||||
|
配 套 清 单 |
共 1 页 第1 页 |
|||||
|
序号 |
名 称 |
型 号 或 规 格 |
单位 |
数量 |
厂家 |
备 注 |
|
一 |
锅炉主机 |
WNS1-1.25-（Q） |
台 |
1 |
神风 |
含平台扶梯 |
|
二 |
配套辅机 |
|||||
|
1 |
给水泵 |
JGGC2-9×18 3KW |
台 |
1 |
靖江 |
162m 2m3/h |
|
2 |
燃烧器 |
TBG85P |
台 |
1 |
百得 |
按合同 |
|
3 |
电控柜 |
|
台 |
1 |
神风 |
按合同 |
|
4 |
水处理 |
1m3/h |
套 |
1 |
弗莱克 |
|
|
5 |
分汽缸 |
φ159 一进三出 |
台 |
1 |
神风 |
标配 按合同 |
|
6 |
烟囱 |
φ300 |
米 |
9 |
神风 |
|
|
三 |
管道阀门仪表 |
|||||
|
1 |
压力表弯管三通 |
|
件 |
1 |
神风 |
|
|
2 |
压力表 |
Y-200 1.6级 M20×1.5 |
件 |
1 |
天川 |
0～2.5MPa |
|
3 |
电接点压力表 |
YX-150 1.6级 M20×1.5 |
件 |
1 |
四方 |
0～2.5MPa |
|
4 |
三通旋塞阀 |
X14A-16 PN1.6 DN15 |
件 |
2 |
天川 |
压力表用 |
|
5 |
压力控制器 |
YK-2 |
件 |
2 |
江新 |
|
|
6 |
全启式弹簧安全阀 |
A48H-16C PN1.6 DN40 |
件 |
2 |
宇明 |
|
|
7 |
截止阀 |
J41H-16C PN1.6 DN50 |
件 |
1 |
宇明 |
主汽 |
|
8 |
截止阀 |
J41H-16C PN1.6 DN25 |
件 |
1 |
宇明 |
副汽 |
|
9 |
截止阀 |
J41H-16 PN1.6 DN32 |
件 |
1 |
宇明 |
给水 |
|
10 |
止回阀 |
H41H-16 PN1.6 DN32 |
件 |
1 |
宇明 |
给水 |
|
11 |
排污阀 |
P48H-16 PN1.6 DN40 |
件 |
2 |
宇明 |
排污 |
|
12 |
球阀 |
Q41F-16 PN1.6 DN25 |
件 |
4 |
宇明 |
水位 |
|
13 |
双色水位计 |
X49F-25 PN1.6 DN25 |
件 |
1 |
荥阳 |
L=300 |
|
14 |
板式水位计 |
X42F-25 PN1.6 DN25 |
件 |
1 |
荥阳 |
L=300 |
|
15 |
水位控制器 |
DSJ/DSK-16 PN1.6 DN25 |
件 |
1 |
泗水 |
L=300 |
|
四 |
常压节能器 |
|
台 |
1 |
神风 |
按合同 |
|
注：本清单所列内容如有异议，以供货合同为准。总价：8.6万 |
||||||
