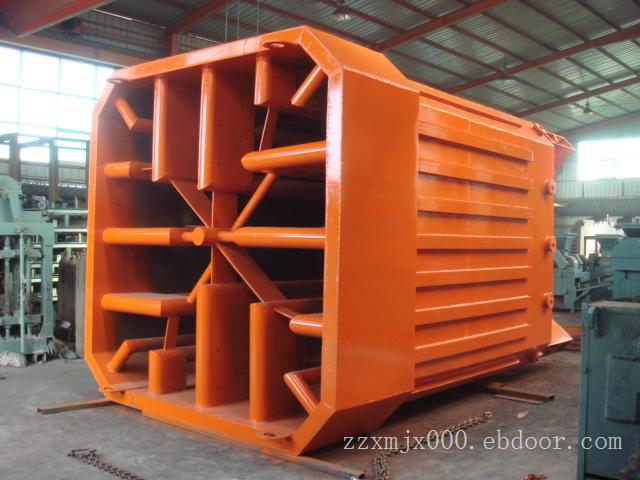

一、立式烘干机的结构和工作原理：
立式烘干机生产线主要由固定筒体、进出风装置、进出料装置、热交换装置、保温装置等构成。立式烘干机采用立式装备钢结构外壳，内衬设保温材质保温，窑内采用多层高温铸件，相互交叉重叠，上、中、下各有关部件设若干组振动、截流、温控、智能控制系统，水蒸气、烟气经引风机旋风式收尘器收尘排除。
成型后的“水球”由皮带机输送到炉顶，由布料装置均匀分布到炉顶全截面。物料在其运行轨道上一边靠重力缓慢下移一边与强风进行换。物料蒸发出的水分又由强风随机带走。物料经两小时左右的蒸发过程达到充分干燥。然后物料自动卸出，由输送设备输出入。
二、立式烘干机适用范围
立式烘干机广泛应用在：本机适用于型煤煤球、焦粉球、褐色有色金属矿粉、球团的烘干脱水，在化工行业造气型煤烘干、冶金辅料制球造块后烘干、直接冶炼，效果突出。还可用于氧化铁皮、污泥、焦炭、生铁屑、铜精矿、碳化硅粉、稀土矿、汞矿粉、锡矿粉、钴矿粉、镍矿粉、锰矿粉、石膏粉、膨润土、高岭土、精铁矿、铅精粉、石油焦、金矿粉、钢渣、水渣、萤石矿、海沙、河沙等物料的烘干。
三、腾达立式烘干机的优势
1、投资省，占地面积为25m2，投资额降低1/2；占地面积是其1/5-1/3；能耗及运行费用大幅降低，无需厂房；
2、内部采用耐热耐磨合金铸件，使用寿命长、维护方便；
3、本产品工艺匹配性好，易于在生产线中与其它设备联接和实现自动化。
4、设备操作方便，维护简单。
5、干燥炉本体无机械 运动部件，日常无需维护。连续运行，效率高、产量大。入造气炉煤棒，水分降至3%左右，产气量明显提高；大量节约了人力，减轻了劳动强度；节约了场地，扩大了产量。
6、彻底解决了烘干机与炉体漏风大，不易密封的难题。
7、逆流操作，热效率高，干燥速率快。出口浓度小，仅为10g/m3。
8、依靠重力滑落，无需动力。
9、可采用多组篦盆、篦锥，采用不同角度、不同间距设计，其造应性强，适用于矿渣、粘土、砂、煤、铁粉、矿石的烘干。
10、微机自动检测控制系统对烘干机工艺参数进行在线优化调整。
|
名称 型号
|
GYTD2500
|
GYTD2800
|
|
干燥量
|
6-8t/h
|
13-15t/h
|
|
干燥时间
|
2-2.5h
|
2-2.5h
|
|
干燥前含水率
|
8-12%
|
8-12%
|
|
干燥后含水率
|
1.5-3%
|
1.5-3%
|
|
需要动力
|
22kw
|
37kw
|
|
热风炉耗煤量
|
≥100kg/h
|
≥15kg/h
|
|
热风温度范围
|
200-260℃
|
200-260℃
|
|
操作人员
|
一班二人
|
一班二人
|
