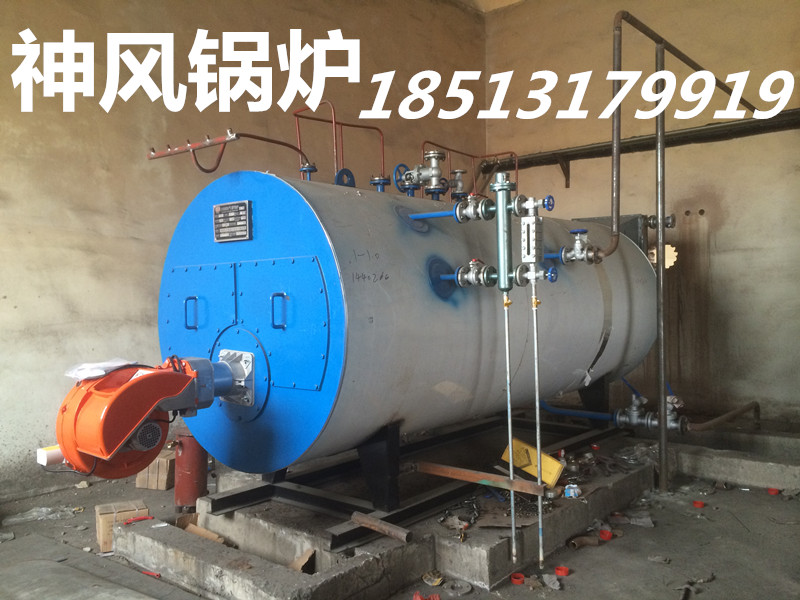

CWNS型全自动常压燃油燃气热水锅炉为快装卧式内燃三回程火管结构。采用偏置炉胆湿背式布置，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。内部采用螺纹烟管和波形炉胆，大大加强了传热效果，大大的节省了燃料耗量。锅炉配置世界名牌燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，自动运行等先进技术，并具有运行水温度控制、超温、超压熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点，广泛适用于企业、宾馆、医院、写字楼、民用建筑等设施工业用汽和生活及采暖。而且近年来特别是燃气热水锅炉由于运行经济、环保节能、还有政府政策鼓励，越来越受到广泛的应用。控制系统：我厂研制的全自动常压燃油燃气热水锅炉，采用国际上较先进自动化程度较高的“百得”全自动燃烧器作为主要燃烧设备，该燃烧器的燃烧程序由较先进的燃烧程序控制器控制，能实现燃油锅炉正常燃烧所必需的各种功能，能在正常状态、事故状态、能在非常情况下，自动实施保护性停炉，配以相应的温度控制器、压力比例调节器，实现高低温度指示、超压指示、调节，保证水位在正常范围内波动。安装注意：1. 卧式全自动常压燃油、燃气热水锅炉的后部或烟管上要设有防爆门，防爆门位置应有利于泄爆。对于爆炸气体可能会危及操作人员安全的场合，防爆门上应装设泄压导向管。 2. 常压热水锅炉及其辅机、水处理设备等的安装应符合设备制造厂的技术要求。设备基础必须待设备到货并与设计图纸核对无误后，方可施工。 3. 设备安装时，应避免设备、安装材料集中堆放在楼板上。利用建筑柱、梁起吊设备时，必须事先核实梁、柱的承载能力。 4. 燃油、燃气、热水管道安装后的试压验收，必须按照《工业金属管道工程施工及验收规范》GB 50235-1997 进行
河南神风
锅炉有限公司
CWNS0.7-85/60-Y(Q) 常压燃油气热水锅炉
C0101-0
配 套 清 单
共 1 页 第1 页
序号
名 称
型
号 或 规 格
单位
数量
厂家
备 注
一
锅炉主机
CWNS0.7-85/60-Y（Q）
额定热功率：0.7MW
出水温度85℃
回水温度60℃
设计热效率：93%
运输重量2.5t
台
1
神风
二
配套辅机
1
燃烧器
TBG85P
台
1
百得
含阀组
2
电控柜
SFDK-0.7
台
1
神风
3
水处理
1m3/h
套
1
弗莱克
4
烟囱
φ300
米
9
神风
三
管道阀门仪表
1
截止阀
J41H-16 PN1.6 DN100
件
2
宇明
出、回水
2
排污阀
PN1.0 DN40
件
2
宇明
3
测温热电偶
G1/2′
件
2
钟开
出、回水
四
节能器
本套
台
1
神风
