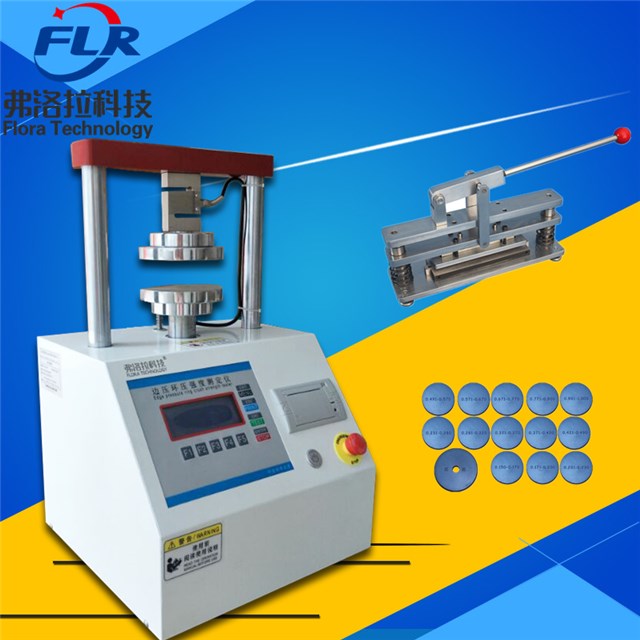

多功能微电脑环压边压强度试验机
仪器介绍
多功能微电脑环压边压强度试验机又称微机测控压缩试验仪、纸板压缩试验机、电子压缩试验仪、边压仪、环压仪，是纸板/纸张抗压强度性能检测的基本仪器（即纸包装检测仪器），配备各种夹具附件可测试原纸之环压强度、纸板之平压强度、边压强度、胶合强度等试验，以便纸品生产企业控制生产成本和提高产品质量。其各项性能参数和技术指标符合相关国家标准规定。
多功能微电脑环压边压强度试验机符合标准
GB/T 2679.8 《纸和纸板环压强度的测定》；（试样面积：152.4×12.7mm）
GB/T 6546 《瓦楞纸板边压强度的测定》；（试样面积：25mm×100mm）
GB/T 6548 《瓦楞纸板粘合强度的测定》；（试样面积：25mm×80mm）
GB/T 2679.6 《瓦楞原纸平压强度的测定》；（试样面积：64.5cm2/32.2cm2）
多功能微电脑环压边压强度试验机技术参数
|
参数类型 |
技术规格 |
|
型 号 |
FLR-002多功能微电脑环压边压强度试验机 |
|
容 量 |
200kg |
|
显示方式 |
高清液晶屏显示，数字式 A/D值进率100次/S,测试精度高 |
|
测试速度 |
12.5±2.5mm/min |
|
测试精度 |
±1% |
|
压板平行度 |
≤0.05mm |
|
标准压板 |
100X100mm |
|
尺 寸 |
360*330*550mm |
|
重 量 |
60kg |
|
打印输出 |
微型热敏打印机 |
|
电 源 |
AC220V |
|
标准配置 |
夹具一副 |
|
可选配置 |
平行取样器；环压取样器，环压夹具；平压夹具；胶合强度夹具 |
多功能微电脑环压边压强度试验机测试原理
1、RCT─环压强度测试
纸张或纸板试样在环压专用取样器中冲取，尺寸为：152mm×12.7 mm，将该试样放置在环形中心盘中，然后置于压缩仪上、下压板间进行压溃试验，试样边缘承受不断增加的压力，直至压溃。
2、CMT─瓦楞原纸抗压测试
尺寸为152mm×12.7 mm的瓦楞原纸试样放在槽纹仪中加热起楞，用胶带固定一边，平放于压缩仪上、下压板间进行压溃试验，试样承受不断增加的压力，直至压溃。
3、ECT─瓦楞纸板边压强度测试
边压（粘合）试验取样器切取100mm×25 mm的瓦楞纸板试样，竖放于压缩仪上、下压板间进行压溃试验，直至压溃。ECT值可表示为力除以试样长度。
4、PAT─瓦楞纸板粘合强度测试
100mm×25 mm的瓦楞纸板试样安放在剥离强度试验架上，然后置于压缩仪上、下压板间进行压力试验，利用剥离强度试验架的特殊结构和长短针，使试样面层和芯层分离，分离时所需最大力值。
5、FCT─瓦楞纸板平压强度测试
平压试样取样器中切取一定面积瓦楞纸板试样，平放于压缩仪上、下压板间进行压溃试验，试样承受不断增加的压力，直至压溃，单位面积所受最大力。
