整机主要技术参数表
加工能力床身最大回转直径mmΦ360
工作台最大回转直径mmΦ110
最大加工直径mmΦ350
最大加工长度mm250
进给行程
X/Z轴最大行程mm340/250
X/Z 轴最小位移单位mm0.001
X/Z轴N.m伺服4/4
X/Z轴快移速度m/min 15/20
精度主轴旋转精度mm0.0001
加工圆度mm0.001
加工圆柱度mm0.003
加工表面粗糙度Raum0.4
X/Z轴重复精度mm0.003
X/Z轴定位精度mm±0.005
主轴主轴形式mm
超精密气静压主轴主轴通孔直径mmΦ60
主轴最高转速rpm10000
工件夹紧方式 气动活灵式夹头夹紧或6″卡盘
主电机功率（变频）kW4
控制系统数控系统台广数GSK928TDC/伺服
X、Y轴分辨率mm0.001
刀架刀架型式 排刀架刀架（型号/数量） 四件单面排刀架
刀杆尺寸mm16×16
机床净重kg1500
机床外型尺寸（长×宽×高）mm2000×1400×1580
电力需求（功率/电流)kW/A6kW/13A
洛阳传顺机械设备有限公司注册成立于2008年9月，是一家民营股份制公司。公司专业设计、生产、销售气静压（空气）超精密数控磨床、数控车床，空气轴承、P2/P4级陶瓷球轴承，气静压（空气）电主轴等产品。开展进口电主轴的检测与维修，以及进口电主轴国产化业务。

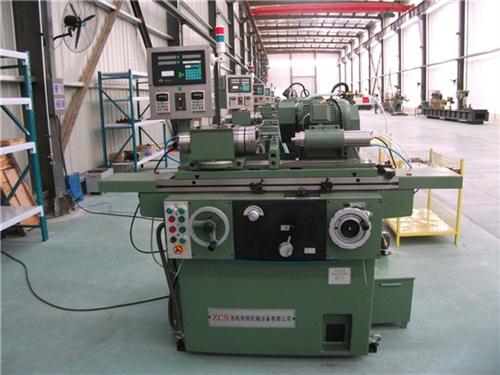

● 本机床适用于圆柱内孔、多阶圆柱内孔磨削加工。
●该磨床采用气静压工件电主轴、气静压内圆砂轮电主轴(0-8万转/分)、以及高精度光栅尺、及德国西门子或Fanuc二轴高精度数控系统，三级精密过滤器组成超精密气静压万能磨床的加工轴系。使整机达到圆度0.1um，圆柱度0.5 um的加工精度。
●内圆砂轮安装方式采用瑞士高精度ER16弹簧夹头，或直杆式砂轮杆。
●工件主轴、砂轮主轴采用台达系列变频控制器实现无级调速。
●配置意大利马波斯内孔自动测量仪在线检测，实现闭环控制。
洛阳传顺机械设备有限公司公司研发生产的具有自主知识产权的气静压超精密内外园磨床;，填补了国内超精密加工设备的空白，该设备使我们的加工精度跨入了纳米级时代。该产品已获得国家发明专利。 科技创新、用户至上;是我们的目标。
