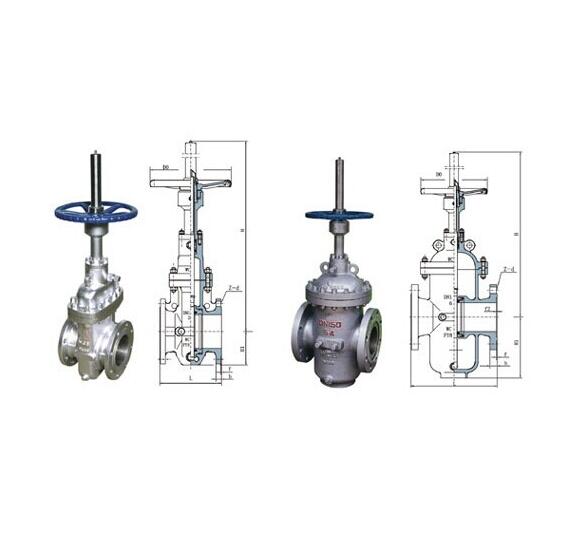

平板闸阀结构图-闸阀供应商-东达泵阀
平板闸阀结构图-闸阀供应商-东达泵阀【产品描述】
平板闸阀内部结构部件说明：
1.阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门
2.在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线
3.自密封的填料结构，密封性比普通石墨填料密封可靠，并且在填料密封面注入油脂，密封面达到零泄漏标准，解决了通用阀门跑、滴、漏的常见问题。
4.平板闸阀关闭时能自动卸掉内腔高压，保证使用安全
5.全封闭结构，防护性能好，可适应全天候要求
6.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
7.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
8.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。
9.轭架套管–铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。
10.阀杆–螺纹长度直到托架;销钉和点焊;具有稳定性。
11.压力密封–结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现最好的阀帽密封。
12.阀座环–焊接阀座环垂直于流动通道，易于维护。
13.执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
14.轭架–完全装配式轭架通过抗震测试，易于维护和安装执行机构。
15.压盖–两件式，自调节压盖，避免被弹出。
16.整体后座–硬面，使用寿命最长。
17.阀瓣–弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
18.整体止动–整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。
19.阀体有铸造和焊接两种结构。
20.阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
21.金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，使阀门达到零泄漏。
22.阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。
23.闸板、阀座经特殊工艺处理、喷焊硬质合金，耐磨四氟，实现双重密封。并可注油脂辅助密封双重保护，密封更可靠，使用寿命更长。
24.带导流孔阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
25.阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
26.本阀门采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏;解决了通用阀门填料处最容易外漏的弊病。
27.阀门关闭时能自动卸掉内腔高压，保证使用安全。
28.全封闭结构，防护性能好，可适应全天候要求。
29.阀门设有指示杆或观察窗以表示阀门的启闭情况。
实际价格电询面议！
