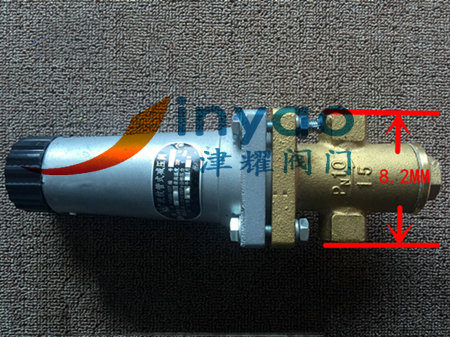

波纹管式减压阀Y14W-10T结构说明：
1、本阀由阀体、波纹管组件、阀座、钢球、调节弹簧等组成。波纹管组件的阀杆和阀体相配合，待波纹管受到介质压力后，推动阀杆位移，改变钢球与阀座的距离。阀体上方装有铝盖，手轮、调节螺钉等，以调节需要的压力。
2、本阀出厂时，钢球和阀座是关闭的。需要使用时，通过顺时针方向旋转手轮，带动调节螺钉，使调节弹簧压向阀杆，顶开钢球。当受到介质压力时，介质分二路。一路由阀体至出口。另一路由阀体上的平衡孔到波纹管的内腔，并使阀杆向上和调节弹簧的力平衡。当进口压力增加时，波纹管组件的阀杆因压力增加向上位移，钢球和阀座之间的间隙减少，增加介质阻力，使波纹管组件向上的力减小，当调节弹簧和波纹管的力平衡时，则出口处的压力就稳定在需要值上，当进口压力减少时则反向移动，仍使出口压力稳定在需要值上。
波纹管式减压阀Y14W-10T引进国外先进的设计原理研制而成，彻底改变国内减压阀常用的活塞装置。其结构新颖，性能可靠，为国内首创。波纹管式减压阀Y14W-10T与国内同类产品相比较，具有结构科学、减压稳定、减压范围大、操作安装方便、体积小、减压灵敏度高；并具有独立的气体过滤装置，且可根据用户需要在管道上按任意方向装置（全方位），适用性广泛。在节约能源方面也具有明显的效益。故在轻工、纺织、化工、医药、食品、造纸等对压力温度有严格要求的行业，使用本产品，均能得到良好的效果。本产品由核工业部上海核工设计院测试，1987年通过鉴定。荣获上海市优秀产品奖，并取得国家专利证书。
波纹管式减压阀Y14W-10T性能规范：
Y14W-10T/10TB型波纹管式减压阀，适用于工作温度≤200℃的蒸汽或空气管道上，使通过本阀后的介质压力保持恒压以适应工作需要。但进口与出口之压差必须≥0.15MPa。
