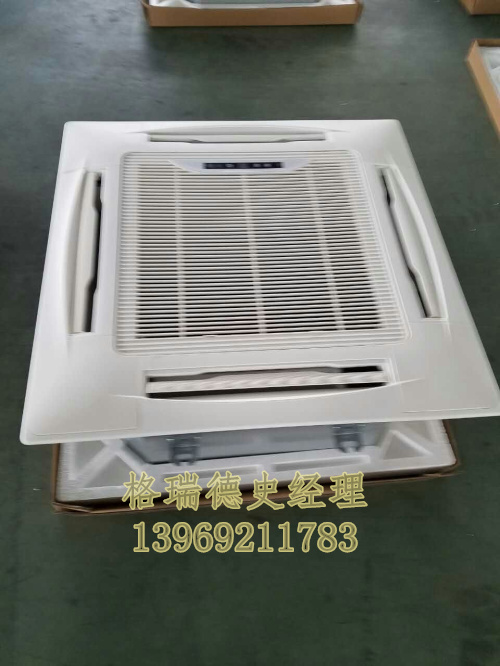

格瑞德卡式明装风机盘管

卡式明装风机盘管详细描述：

一、机组特点

 1、效率高，能量足

盘管采用优质无缝紫铜管与铝质正弦波纹型散热片，经过液压或机械涨管而成，翅片与铜管间绝对紧密，能发挥最佳换热效果。

 2、造型美观，节省空间
     外观造型线条流畅，色调高雅，机体纤巧，美观整洁，可隐藏在天花板内，与空间装修完美结合，浑然一体，节省空间。
   3、四面三微立体送风，气流分布合理

     气流从四侧送出，四个方向立体均匀送风，即使镶嵌在天花板上，也能把舒适的气流送到每一个角落。

二、CYFC(DB2卡式明装双吹、DB4卡式明装四吹)风机盘管机组性能参数

型号

性能
  企标(CYFC)
 200
 300
 400
 500
 600
 800
 1000
 1200
 1400

  国标(FP)
 34
 51
 68
 85
 102
 136
 170
 204
 238

额定风量

（m3/h）
  高档
 350
 520
 710
 880
 1050
 1380
 1780
 2100
 2390

  中档
 260
 390
 540
 660
 780
 1050
 1350
 1620
 1890

  低档
 180
 280
 390
 480
 570
 740
 920
 1130
 1330



额定制冷量

（W）


  高档
 2120
 2900
 3860
 4720
 5608
 7550
 9160
 10860
 12800

  中档
 1840
 2540
 3365
 4110
 4880
 6580
 7980
 9540
 11130

  低档
 1430
 1990
 2650
 3220
 3820
 5140
 6400
 7480
 8960



额定制热量

（W）
  高档
 3200
 4580
 5920
 7120
 8460
 11600
 13900
 16500
 19200

  中档
 2750
 3930
 5090
 6120
 7275
 9980
 11960
 14200
 16520

  低档
 2400
 3430
 4265
 5120
 6090
 8350
 9998
 11880
 13820

出口静压（Pa）
   12

电

机
 电   源
  单相   220V   50Hz

 输出功率（W）
  8
 12
 16
 25
 40
 16×2
 25×2
 40×2
 50×2

 输入功率（W）
  34
 41
 59
 73
 91
 118
 146
 182
 216

风

机
 型式
  双进风多叶前倾离心风机

 个数
  1
 2
 2
 2
 2
 3
 4
 4
 4

盘

管
 型式
  铜管穿铝片

 最大工作压力
  1．6MPa

配

管
 进出水管
  3/4″内螺纹

 冷凝水管
  3/4″外螺纹

水流量(kg/h)
   360
 520
 680
 780
 920
 1280
 1580
 1860
 2160

水阻力(kpa)
   4
 6
 8
 12
 17
 13
 20
 24
 28

噪声(高档风量时)dB(A)
   35
 36
 38
 40
 43
 44
 45
 48
 49

机组重量(kg)
  双吹
 28
 29
 35
 40
 44
 56
 66
 69
 73

  四吹
 36
 38
 48
 52
 62
 66
 72
 75
 79


格瑞德风机盘管主要特点

1．安全可靠、使用寿命长：

A．每台表冷器都经过两次2.4MPa的压力试验，100%检验合格，可满足冷冻（热）水系统工作压力1.0MPa的使用要求。

B．电动机采用低噪声三速电容运转式电机，配以进口高精度超低噪音滚动轴承，使用中无需用户添加润滑油，寿命可达42000小时，电动机轴经特殊处理，永不生锈。维护保养简便。

C．凝水盘由模压拉伸一次成型，无焊缝，表面经喷塑处理，杜绝凝水盘锈蚀，外表面粘贴保温板，因此风机盘管不会发生积水、渗漏、凝露等不良现象。

D．保温隔热材料采用闭孔式阻燃型聚胺酯保温板，防止人为因素而出现火灾事故。

2、表冷器换热效率高、耗电省：

A.表冷器选用优质无缝真空退火全软铜管与优质铝翅片制成，由美国进口专用换热器加工设备生产，经机械涨管，使换热管与铝翅片结合紧密，确保表冷器传热效率高；引进美国进口全自动焊接机，有效地保证了焊接的质量，使盘管在2.4MPa的压力下不会漏水。

B.机组设有三档调速开关，可根据需要调节风量，达到调节冷（热）量的目的，从而节省电能。

3、风量大、噪音低：

A. 风机为镀锌钢板高效小型低噪声离心风机，采用超广角镀锌钢板蜗壳和镀锌钢板多叶离心风轮。风轮均进行严格动静平衡试验，确保风机振动小、噪音低；同时风轮与电动机可有多种选配，以满足风机盘管各种规格风量的要求。

B.风机盘管电动机采用低噪声三速电容运转式电机，配以进口高精度超低噪音含油滚动轴承，保证正常运转42000小时以上。克服了滑动轴承因磨损造成机组运行过程中产生振动和噪声等不良现象。
