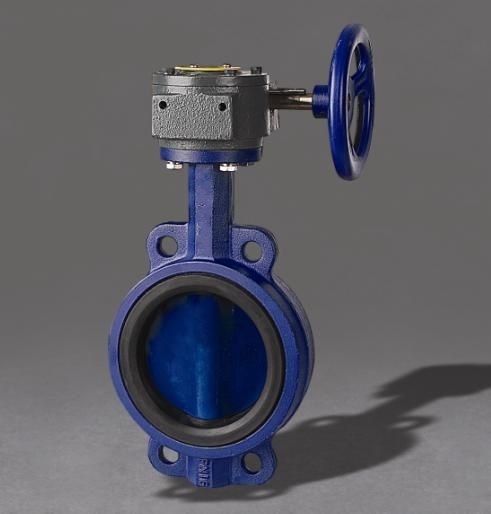

手柄对夹式脱硫蝶阀D71X 涡轮铸钢脱硫蝶阀_手柄对夹式蝶阀

在众多的工业或电力领域需要有一套完整的脱硫系统.目前，国际上采用的是石灰石－石膏湿法，一炉一塔脱硫装置，该脱硫装置的脱硫效率可达到95.5%。石灰石浆液系统经过脱硫管道后介质会出现较强的腐蚀性，对整个管道系统和流体控制阀门以及阀门执行器都有着极高的要求。脱硫专用蝶阀就是针对脱硫系统的特殊要求设计制造的。
脱硫脱硝蝶阀专为电厂脱硫脱硝工程而设计，充分考虑了脱硫浆液对阀门的腐蚀和磨损，保证阀板衬里是唯一能够接触到浆液的部件，而其他部件不被石灰石（或石灰膏）浆液腐蚀。因此，阀体和阀杆就不需要采用昂贵的合金(2205)材料，从而大大节约了成本。脱硫蝶阀独特的阀座设计完全把阀体与流体介质隔开，与其他同类阀门比较，它有更佳的阀座牢固方式、就地更换阀座快捷、阀门保持零泄漏、且摩擦小。蝶阀阀板采用高性能合金(2205)材料，有效抵御浆液的腐蚀和磨损。
脱硫脱硝蝶阀D371X/D71X应用范围：
脱硫专用蝶阀可广泛用于水电、污水、建筑、空调、石油、化工、食品、医药、轻纺、造纸、给排水等流体管线上作为调节和截流使用，并可籍由材质的更改，以适用于水、气、油等不同介质，适用温度-20～80℃。通过更换阀板密封圈、O型圈、蝶板、转轴等材质，可适用多种介质和不同温度。阀门自动控制装备有高品质电动执行机构或双作用气动执行器，可以实现自动与手动双重启闭功能。
脱硫脱硝蝶阀D371X/D71X结构特点：
脱硫蝶阀主要结构由阀体，阀瓣，阀座，阀杆及传动操作机构等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，选用相应的耐高温，耐低温，耐腐蚀，耐光，耐老化材质。
1. 采用中线型结构无偏心设计，具有显著的操作扭矩低的特征，配置电动装置时的经济性显著；
2. 设计合理，结构紧凑，安装拆卸简单，便于维修；
3. 采用衬胶结构，蝶板圆周形密封面精密加工至较高的光洁度，对橡胶阀座的摩擦系数极低，阀门使用寿命较长；
4. 阀板密封面流态特性呈线性状态，具有较小的流阻系数，阀门流阻小；
5. 独特设计的模压橡胶阀座具有极佳的均衡性和支撑性，有效避免受力不均造成的对橡胶的破坏，阀门处全关位置时，橡胶处于最佳的压缩状态以保持零泄漏；
6. 阀门两端口橡胶密封面突出球墨铸铁法兰面，阀门在管道安装时无需额外的橡胶密封垫片
7. 蝶阀的操作机构选用灵活；
8. 蝶阀外观精美耐腐蚀性好。
脱硫脱硝蝶阀D371X/D71X零件材料与工况：
壳体材质采用高性能球墨铸铁　GGG40
蝶板材质采用优质合金低碳钢　1.4529
阀轴采用优质的不锈钢　2Cr13
阀座橡胶密封圈　EPDN
轴套采用铝青铜
脱硫脱硝蝶阀D371X/D71X外形尺寸：单位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	8-22
250	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
