产品用途

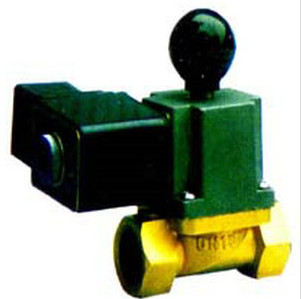

ZCRH系列电磁阀紧急切断阀是新型的燃气管道的安全配套装置，它安装于家庭燃气管道与可燃气气报警器配套使用。当报警器周围环境中存有益出的可燃气并达到预定的浓 度时，报警器就发出声噶报警，同时给紧急切断脉冲信号，迅速自动切断管道供气，保障人身及财产安全。
■技术参数
产品结构：直动式
公称压力：1.0Mpa
工作压差：0~0.05Mpa
工作介质：煤气、天然气、液化石油气等无腐蚀性液体
介质温度：-15℃~60℃
关闭时间：＜1秒
电源带奶牙及功率：220V/50Hz 4VA
DC24V 3.4VA
DC12V 3VA
安全等级：普通型 Ex型（定货时型号前加B）
控制方式：不间断输入或脉冲电磁力
■工作原理
ZCRH系列切断阀是常开型脉冲触发式电磁阀，具有事故自锁及手动复位功能。
1、切断并在日常工作中处于常开状态，电磁线圈处于短开状态，不消耗电能。
2、当事故发生时， 切断阀线圈瞬间通电，触发切断阀快速关闭，不会重新自动打开。
3、再接通气源时，人工重新向上提拉复位杆，听到“咔”的一声表明阀已打开，此时 松开也不会切断，开启阀门，恢复供气。
■结构尺寸外型图
|
DN |
G |
L |
H |
|
15 |
1/2 |
70 |
90 |
|
20 |
3/4 |
80 |
110 |
|
25 |
1 |
90 |
130 |
|
32 |
1 1/4 |
140 |
150 |
|
40 |
1 1/2 |
156 |
170 |
|
50 |
2 |
180 |
190 |
