| 机械规格及功能 | 单 位 | GM2015 | |
| 行程 | X轴 | mm | 2000 |
| Y轴 | mm | 1700 | |
| Z轴 | mm | 800 | |
| 主轴鼻端至工作台面 | mm | 200-1000 | |
| 主轴中心至立柱 | mm | 350 | |
| 两立柱间距离 | mm | 1500 | |
| 工作台面到横梁高度 | mm | 1160 | |
| 工作台 | 工作台尺寸（长*宽） | mm | 2100*1200 |
| T型槽（尺寸*槽数*间距） | mm | 22*7*170 | |
| 最大载重 | Kg | 5500 | |
| 主轴 | 主轴锥度 | # | BT50 |
| 主轴转速 | rpm | 6000 | |
| 传动方式 | # | 皮带式 | |
| 进给 | 切削进给（XYZ） | m/min | 6/6/6 |
| 快速进给（XYZ） | m/min | 12/12/10 | |
| 精度 | 定位精度 | mm | ±0.005/300 |
| 重复定位精度 | mm | ±0.003/300 | |
| 换刀系统 (选配) | 刀具数 | Pcs | 40 |
| 刀具最大重量 | Kg | 15 | |
| 刀具最大长度 | mm | 300 | |
| 刀具直径（满刀/邻空刀） | mm | 112/200 | |
| 刀库形式 | # | 链条式 | |
| 电机 | 主轴电机功率 | Kw | 22 |
| 三轴电机功率X/Y/Z | Kw | 7.0/7.0/7.0 | |
| 其他 | 所需气压 | Kgf/cm2 | 6.5 |
| 水箱容量 | L | 400 | |
| 电力需求 | KVA | 55 | |
| 净重 | Kg | 21000 | |
| 外形尺寸 | mm | 5600*3500*4700 | |
| 注：1.尺寸规格若有变更，恕不另行通知；2.机器外观不断升级调整，以实际出货为准。 | |||
| 刀库 | 主轴 | 系统 | |
| 标配 | 40T | BT50-6000RPM-皮带式 | 三菱 |
| 选配 | 8000RPM | 西门子/发那科 | |
（龙门加工中心）
龙门加工中心应用于大型零件、大型模具的加工，适用于通用机械零件、汽车膜具、冲压模具、船舶模具、精密机械零件、航空航天零件、大型电子产品等加工；出色满足各种基础大件、板材、盘头件、模具等多品种精密零件数控加工。是汽车制造、工程机械、航天航空、电子、军工等行业理想的加工设备。

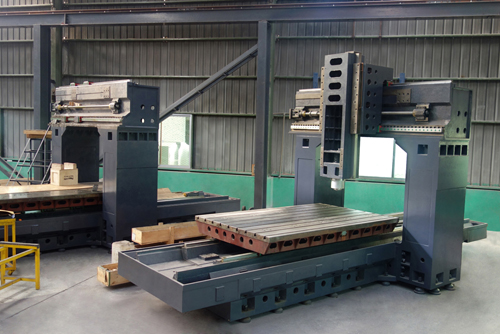

1、全机采用HT300高级树脂砂造型铸件经特殊处理，消除内应力，减少变形量，稳定机床精度。
2、阶梯式横梁、滑座设计，导轨跨距加大，确保更强刚性及移动稳定性。
3、一体成型主轴齿轮箱，高输出扭力及重切削。
4、机头与Z轴传动机械为同一中心设计，主轴马达与滚珠丝杆在同一中心线上，降低不平衡力矩产生。
5、屑槽与底座一体成型，刚性更强，加工铁屑及切削液可完全收纳在底座槽内，避免钣金侧漏之忧。
6、轴无配重设计，采用德国进口精密行星齿轮减速机直接传动，避免配重失衡导致切削不良。
7、台制P级滚柱线性滑轨，Z轴淬硬导轨，确保高速高精与重载重切削。
8、用三菱、发那科、西门子高性能CNC控制系统。
