| 技 术 参 数 | 单 位 | VL850H | |
| 行程 | X轴 | mm | 800 |
| Y轴 | mm | 500 | |
| Z轴 | mm | 500 | |
| 主轴鼻端至工作台 | mm | 110-610 | |
| 主轴中心至立柱 | mm | 560 | |
| 工作台 | 工作台尺寸 | mm | 1000*500 |
| T型槽（尺寸*槽数*间距） | mm | 18*5*90 | |
| 最大载重 | Kg | 550 | |
| 主轴 | 主轴锥度 | # | BT40 |
| 转速 | rpm | 8000 | |
| 传动方式 | # | 皮带式 | |
| 进给 | 切削进给（XYZ） | m/min | 10/10/10 |
| 快速进给（XYZ） | m/min | 36/36/16 | |
| 精度 | 定位精度 | mm | ±0.005/300 |
| 重复定位精度 | mm | ±0.003/300 | |
| 换刀系统 | 刀具数 | Pcs | 24 |
| 刀具最大重量 | Kg | 7 | |
| 刀具最大长度 | mm | 300 | |
| 刀具直径（满刀/邻空刀） | mm | 75/150 | |
| 刀库形式 | # | 刀臂式 | |
| 电机 | 主轴电机功率 | Kw | 7.5 |
| 三轴电机功率X/Y/Z | Kw | 2.0/2.0/3.0 | |
| 其他 | 所需气压 | Kgf/cm2 | 6.5 |
| 水箱容量 | L | 400 | |
| 电力需求 | KVA | 20 | |
| 净重 | Kg | 5000 | |
| 外形尺寸 | mm | 2650*2350*2350 | |
| 注：1.尺寸规格若有变更，恕不另行通知；2.机器外观不断升级调整，以实际出货为准。 | |||
| 刀库 | 主轴 | 系统 | |
| 标配 | 24T | BT40-8000RPM-皮带式 | 三菱 |
| 选配 | 20T/30T或 电子刀库 | 10000/12000/15000RPM | 西门子/发那科 |

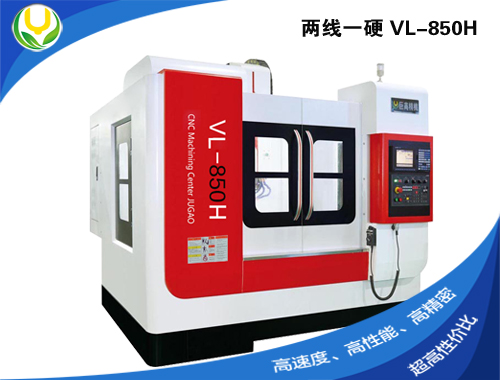

（两线一硬加工中心）
两线一硬加工中心具有高强度、高刚性化和大流量排屑等结构特点，可精确高效完成各种复杂凸轮、样板、压模、弧形等典型零件自动加工，该系列尤其适合于各类模具如塑胶模、硅胶模、五金冲压模、各类中小型模具、模胚等硬质材料及精密零件的批量加工。
1、全机采用HT300高级树脂砂造型铸件经特殊处理，消除内应力，减少变形量，稳定机床精度。
2、一体成型超宽底座，荷重支撑能力稳定，工作台不悬垂。
3、人字形立柱设计，加宽结合面跨距，有效提升机床刚性。
4、超大轴向马达座设计，配置前三后二轴承排列方式，提供最强大输出扭力和轴向刚性。
5、肋骨式机头设计，内部肋骨加粗加大，强化结构刚性，大幅度提高加工稳定性。
6、圆盘式24T刀库，换刀快，可选配20T/30T。
7、XY轴采用台制C3级高速静音化滚柱丝杆和P级精密线性导轨，Z轴淬硬导轨，确保机床刚性及精度。
8、全密闭式钣金，确保加工安全。
9、采用三菱、发那科、西门子高性能CNC控制系统。
