| 技 术 参 数 | 单 位 | TC540 | |
| 行程 | X轴 | mm | 500 |
| Y轴 | mm | 400 | |
| Z轴 | mm | 300 | |
| 主轴鼻端至工作台 | mm | 150-450 | |
| 主轴中心至立柱 | mm | 450 | |
| 工作台 | 工作台尺寸 | mm | 650*400 |
| T型槽（尺寸*槽数*间距） | mm | 14*3*120 | |
| 最大载重 | Kg | 300 | |
| 主轴 | 主轴锥度 | # | BT30 |
| 转速 | rpm | 20000 | |
| 传动方式 | # | 直结式 | |
| 进给 | 切削进给（XYZ） | m/min | 10/10/10 |
| 快速进给（XYZ） | m/min | 48/48/48 | |
| 精度 | 定位精度 | mm | ±0.005/300 |
| 重复定位精度 | mm | ±0.003/300 | |
| 换刀系统 | 刀具数 | Pcs | 16 |
| 刀具最大重量 | Kg | 3 | |
| 刀具最大长度 | mm | 200 | |
| 刀具直径（满刀/邻空刀） | mm | 60/80 | |
| 刀库形式 | # | 夹臂式 | |
| 电机 | 主轴电机功率 | Kw | 5.5 |
| 三轴电机功率X/Y/Z | Kw | 1.5/1.5/3 | |
| 其他 | 所需气压 | Kgf/cm2 | 6.5 |
| 水箱容量 | L | 160 | |
| 电力需求 | KVA | 15 | |
| 净重 | Kg | 3200 | |
| 外形尺寸 | mm | 1800*2470*2370 | |
| 注：1.尺寸规格若有变更，恕不另行通知；2.机器外观不断升级调整，以实际出货为准。 | |||
| 刀库 | 主轴 | 系统 | |
| 标配 | 16T | BT30-20000RPM-100直结式 | 三菱 |
| 选配 | 21T/ 伺服刀库 | 12000/15000/24000RPM | 西门子/发那科 |

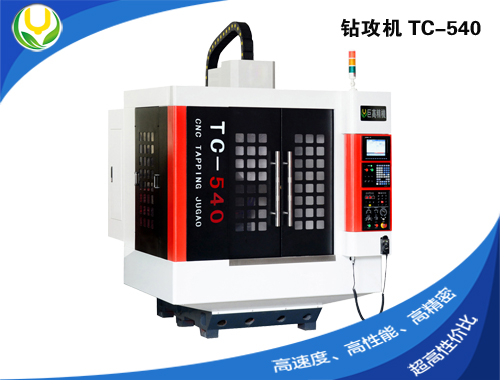

（钻铣攻牙机）
钻铣攻牙机具有高刚性、高速度、高效率的特性，可进行小巧、多孔、攻牙、批量、轻小型金属的高速铣、削、打孔、攻牙加工。广泛应用于3C、IT、手机、平板电脑、汽车（摩托）配件、散热器、钟表、电子、医疗等行业，是批量金属零配件加工的利器。

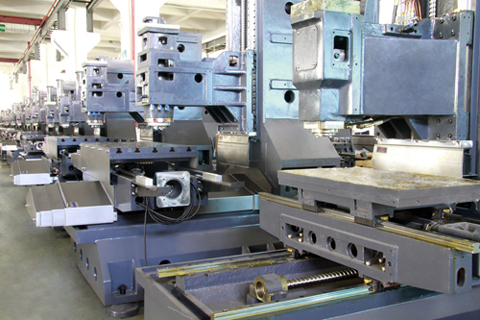

1、全机采用HT300高级树脂砂造型铸件经特殊处理，消除内应力，减少变形量，稳定机床精度。
2、大跨距底座，有效分散重力和加工承受力。
3、强稳定性小人字型立柱搭配内部井字型肋骨结构，大幅度加强床身刚性和加工稳定性。
4、主轴箱与立柱接触比采用最佳接触比设计，短鼻端台湾主轴，更强切削力度。
5、台制机械打刀直结式主轴，低噪音、高精度、高效率。
6、夹臂式16T刀库，换刀时间可达0.4s，刀库数量可达21T。
7、台制C3级高速静音化滚柱丝杆和P级精密线性导轨，确保机床刚性及精度。
8、全密闭式钣金，确保加工安全。
9、采用三菱、发那科、西门子高性能CNC控制系统。
