技术参数

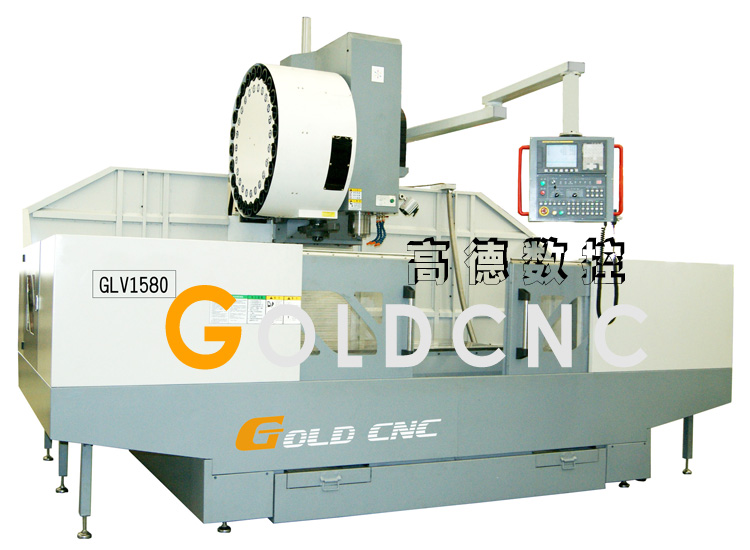

GTV1580

床身结构

优质树脂砂铸件

行程X、Y、Z

1500×800×700

工作台面积

800×1700

"T"型槽

5-22×135

工作台承重

1500KG

X、Y轴丝杠、型号

台湾上银6310

Z轴丝杠、型号

台湾上银5010

丝杠支撑轴承

日本NSK

联轴器

日本三木

进给速度  X、Y、Z

18000、18000、18000

X、Y、Z轴硬轨

优质树脂砂铸件

主轴

BT50-8000（台湾）

主轴功率

15KW

主轴中心至立柱距离

810mm

主轴端面至立柱距离

170-870mm

刀库

圆盘式

刀库容量 刀把形式

24 Pcs BT50

最大刀具直径

114mm

最大刀具长度

350mm

最大刀具重量

20kg

换刀时间

4.7s/0.86(邻刀)

内防

X/Y/Z三轴不锈钢导轨防护

定位精度

±0.01mm

重复定位

±0.005mm

润滑

日本河谷

自动排屑器

国产

气压

6kg/cm2

重量

13T

外形尺寸

4250×3550×3500mm

GTV850立式加工中心机械部分是指：X 、Y、Z向导轨均为淬火后进行精磨削，且导轨副贴耐磨塑带。
并配有BT40圆盘式24把刀刀库，所有精度均按国内相关标准装配、检验。

主要配置：
1.树脂砂铸件，二线一硬(可根本要求配置)。
2.三轴滚珠丝杆台湾上银。
3.精密锁紧螺母。
4.台湾产主轴（巨匠），日本NSK轴承，主轴带轮及皮带。
5.台湾产增压缸（尚品）。
6.进口轴承（日本NSK）。
7.国产优质联轴器。
8.X、Y、Z(下)不锈钢导轨防护。
9.进口电子润滑泵（日本河谷）。
10.国产冷却系统含水泵、水箱。
11.气动元件（德国亚德客）。
12.主轴箱重锤配重。
13.可选配：自动螺旋排屑功能。
14.系统品牌可选：FANUC、广数、西门子、凯恩帝、三菱。
15.圆盘式刀库BT40-T24(台湾臻尚)。
16.带主轴油冷功能，中心吹气。
17 中间继电器：SCHNETDER（施耐德）。
一. 产品简介与用途：

该产品为X、Y、Z三轴伺服控制半闭环式立式加工中心，结构及外形尺寸紧凑合理，主轴为伺服电机驱动。
能够实现对各种盘类、板类、壳体、模具等复杂零件在一次装夹中完成钻、铣、镗、扩、铰、攻丝等多种
工序加工，适合于汽车零部件、电器仪表、摩托车、工具、五金、电机等行业的零件加工，可用于中小批
量零件的高效加工制造，对复杂、高精度零件的加工更显其优越性，也可组成自动生产线进行大批量生产，
保证零件的产品质量和高效的生产。

二. 主要结构特点：

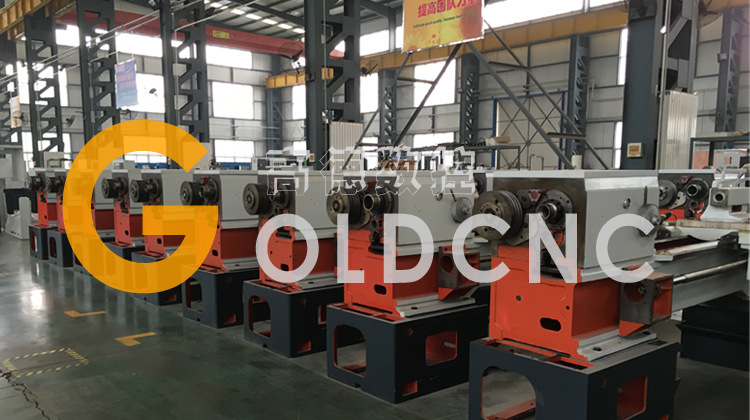

1.底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，在底座的内部分布着加强筋，
滑座为箱体式结构，保证了基础件的高刚性和抗弯减震性能，立柱采用柱形结构，基础稳固，刚性好；基础
件采用树脂砂造型并经过时效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障。

2.X、Y、Z向导轨副贴耐磨塑带耐磨性好。配合自动强制润滑，实现机床的无爬行运动。

3.X、Y、Z三个方向进给采用高精度高强度的滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，
进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，保证机床的定位精度；

4.采用台湾知名品牌高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速达8000rpm；
