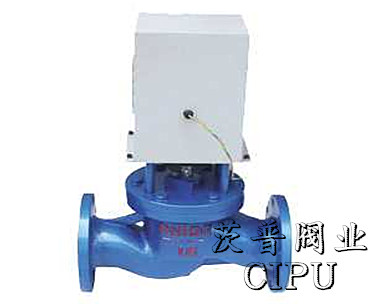

防爆ZCM系列煤气用电磁阀_煤气用电磁阀_茨普阀业（上海）有限公司

ZCM煤气电磁阀一、煤气电磁阀产品特点及用途煤气电磁阀具有结构简单、流量大，寿命长，安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换，进行温度自动控制的执行结构，它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。二、型号规格说明三、结构及原理煤气电磁阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。四、煤气电磁阀主要技术参数公称通径（mm） 15 20 25 32 40 50 65 80 100 125 150 200 250 300 工作介质煤气、天然气等介质温度（℃） ≤60 公称压力（MPa） 1.0 工作压差（MPa） 0～0.02 0～0.04 电源电压 AC220V其它规格可作特殊订货使用寿命按JB/T7352-94规定额定流量系数（KV）泄漏量（ml/min）按JB/T7352-94·F规定功耗（VA） 70 90 150 870 1100 3000 防爆标志 dIIBT4 防爆证编号 CE991010 出线口接头内螺纹M20×1.5 环境温度 -40～+60℃ 五、煤气电磁阀外形尺寸及连接形式公称通径 DN 外形尺寸内螺纹外形尺寸法兰连接 H L G H L D D1 D2 b f N-d 15 148 92 1/2 20 148 92 3/4 25 148 110 1 210 160 115 85 65 16 3 4-Φ14 32 182 120 11/4 221 180 140 100 76 18 3 4-Φ18 40 182 140 11/2 230 200 150 110 84 18 3 4-Φ18 50 192 162 2 252 230 165 125 99 20 3 4-Φ18 65 324 250 185 145 118 20 3 4-Φ18 80 335 270 200 160 132 20 3 8-Φ18 100 475 320 220 180 156 22 3 8-Φ18 125 516 360 250 210 184 22 3 8-Φ18 150 540 400 285 240 211 24 3 8-Φ22 200 540 600 340 295 266 24 3 8-Φ22 250 610 750 395 350 319 26 3 12-Φ22 300 640 850 445 400 370 26 4 12-Φ22 六、煤气电磁阀安装须知 1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。 2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。 3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置（如图一）。 4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径（如图二）。 5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。 6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。 7、普通型不能在爆炸危险场合使用。 8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。 9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。 10、电磁阀前后管道上需安装压力表，以便观察管道压力。七、煤气电磁阀使用保养 1、建议使用单位派专人负责使用保养。 2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。 3、应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。 4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。 5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。 6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，现和阀座研磨。 7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

防爆ZCM系列煤气用电磁阀
