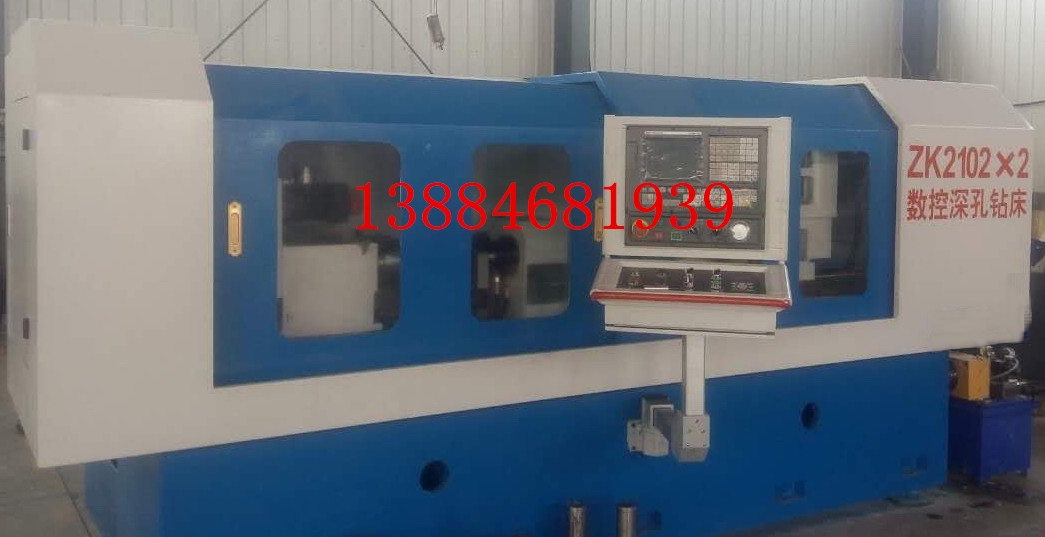

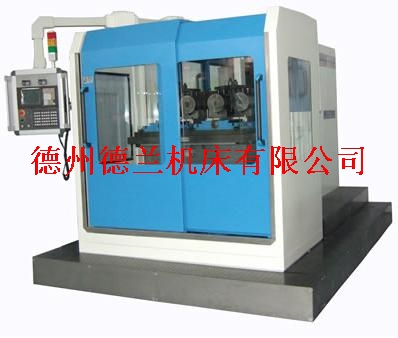

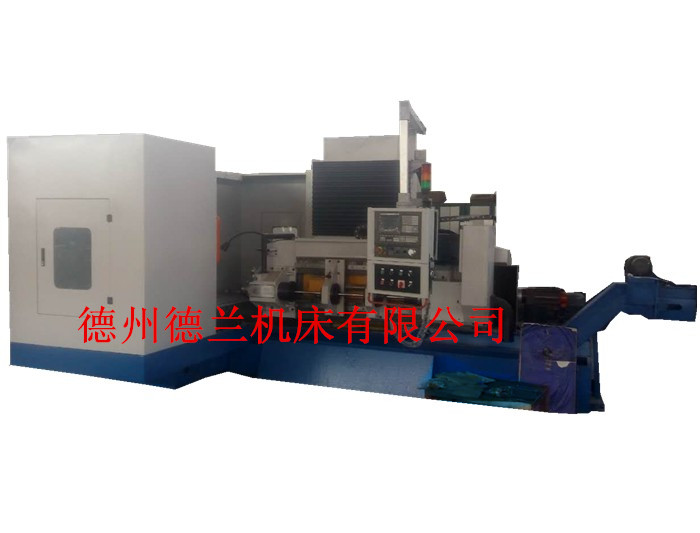

高速数控深孔钻床

  • 价 格: 面议 /
  • 供 应 地:山东省德州市
  • 发布公司:德州德兰机床有限公司
  • 产品型号:ZK2102
  • 品 牌:德兰
  • 发布日期:2015/8/27 15:42:25
  • 联系人QQ:2984348075 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


本机床是一种高效、高精度、高自动化的专用深孔钻床,采用外排屑钻削法(枪钻法),通过一次连续钻削即可代替一般需要钻、扩、铰工序才能达到的加工精度和表面粗糙度。本机床采用数字控制系统控制,不但有单动功能,它还具有自动循环的功能。为了提高加工效率,本机型还配有2个或4个动力头结构。因此,它能适合于小批量的加工,特别适合于大批量生产的加工要求。机床可以钻削通孔、盲孔、阶梯孔,配合专用工装时也可加工偏心孔及斜油孔。
机床特点:
1、床体及箱体均采用优质铸铁铸造,具有良好的刚性和稳定性。2、在钻削深孔过程中刀具中途无需退刀。3、采用数控系统控制,自动化程度高。4、进给运动由交流伺服电机驱动,滚珠丝杠副传动,可无级调速。5、采用滑动导轨,移动部件贴塑,低速运行平稳,无爬行。6、钻杆箱主轴可无级变速。7、主轴轴承及导轨面等均采用自动间歇润滑。8、高压冷却系统采用变频电机驱动齿轮泵,并采用浸入式冷却器控制油温。9、采用自动排屑机排除切屑。10、机床采用全封闭防护形式,观察便捷,整体美观。11、具有多种自动监控装置。
主要技术规格及性能
技术规格 ZK2102A ZK2102A×2 ZK2102A×4 ZK2103A ZK2103A×2 ZK2104A
主轴数量 1 2 4 1 2 1
主轴间距 120/180mm 120mm 180mm
钻孔直径范围 3-20mm 3-20mm 3-10mm 4-16mm 8-20mm 6-30mm 6-30mm 10-40mm
最大钻孔深度 500/1000mm 440/950mm 440/950mm 440/950mm 440/950mm 440/950mm
钻杆箱最高转速 7000r/Min 7000r/Min 7000r/Min 6000r/Min 5000r/Min 7000r/Min 6000r/Min 3000r/Min
钻杆箱主电机功率 4kW 4kW×2 3.7kW×2 4kW×2 5.5kW×2 5.5kW 5.5kW×2 7.5kW
床头箱主轴转速(固定) 380r/Min 600r/Min 500r/Min 380r/Min 600r/Min 380r/Min
床头箱主电机功率 1.5kW 3kW 2.2kW×2 1.5kW 2.2kW 5.5kW
刀具进给速度范围(无级) 5-500mm/Min 5-500mm/Min 5-500mm/Min 5-500mm/Min 5-500mm/Min 5-500mm/Min
钻杆箱主轴转速(无级) 800-7000r/Min 800-7000r/Min 1000-7000r/Min 800-5000r/Min 600-4000r/Min 600-6000r/Min 100-3000r/Min
进给速度范围(无级) 5-500mm/Min 5-500mm/Min 5-500mm/Min 5-500mm/Min 5-500mm/Min
刀具进给快速移动速度 3m/Min 3m/Min 3m/Min 3m/Min 3m/Min 3m/Min
刀具进给电机扭矩 7.7Nm 7.7Nm 7.7Nm 10Nm 10Nm 10Nm
冷却系统最大压力 10MPa 10MPa 10MPa 10MPa 10MPa 10MPa
冷却系统最大流量 100L/Min 100L/Min 100L/Min 100L/Min 150L/Min 100L/Min 150L/Min 150L/Min
机床总功率(约) 20kW 24kW 39kW 40kW 42kW 22kW 28kW 38kW
机床外形尺寸(长×宽×高) 4.05/5.05×4.05×2.05m
机床总重量(约) 6t/7t 6t/7t 6t/7t 6t/7t 6t/7t 7t/8t
机床加工孔径精度 IT7-IT11
机床加工粗糙度 Ra0.4-3.2μm
机床加工孔的中心线偏斜 工件不旋转:≤1mm/1000mm;工件旋转:≤0.5mm/1000mm。(长径比≤100:1)
机床加工孔的直线度 ≤0.05mm/100mm。(长径比≤100:1)
机床标配部分
标配KND或广数980T数控系统、床头箱、平网式过滤机、手脉控制盒、钻杆支架、自动排屑机、机床全防护罩、集中润滑油站、专用冷却系统、警示灯、调整工具、工作灯、机床垫铁、油温控制器、液压系统等。
机床选配部分
枪钻刀具、辅具、切削油、磨刀机、刃磨装置、甩油机、鼓式过滤机、磁性排屑机、电箱空调、西门子数控系统、FANUC数控系统、液压尾座、夹具。
