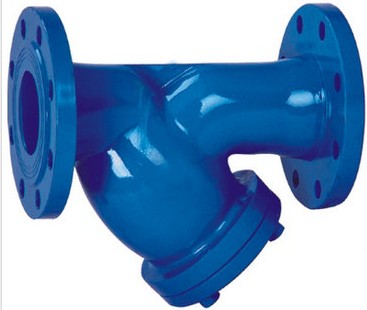

Y型过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外Y型过滤器对提高产品质量也有着十分重要的意义。
Y型过滤器与管道中阀门及其它主要设备配套使用，也可单独使用于管路中。管道中介质首先进入过滤器，通过滤网再进入连接阀门及管道中，而杂物则留于过滤桶内。
应用范围：
Y型过滤器适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。
结构特点：
Y型过滤器具有结构先进阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。
Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成，通常安装在阀门及其它主要设备之进口端，使于清理杂物与安装拆卸，以保护阀类或设备及正常使用。
标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
| 零件名称 | 材料 |
| 阀体 | 碳钢、不锈钢、黄铜 |
| 滤网盖 | 碳钢、不锈钢、黄铜 |
| 滤芯网 | 不锈钢 |
| 密封件材质 | 柔性石墨、聚四氟乙烯 |
主要尺寸及重量：
| 口径(in) | ANSI法兰连接 | 螺纹连接 | B | C | 滤网面积cm2 | ||
| 150LB | 300LB | 600LB | |||||
| A | A | A | A | ||||
| 1/2" | 127 | 127 | 130 | 75 | 70 | 110 | 27 |
| 3/4" | 145 | 150 | 150 | 80 | 80 | 130 | 43 |
| 1" | 154 | 160 | 160 | 90 | 90 | 150 | 73 |
| 11/4" | 180 | 180 | 200 | 110 | 130 | 235 | 135 |
| 11/2" | 200 | 210 | 230 | 120 | 147 | 260 | 164 |
| 2" | 230 | 240 | 250 | 140 | 180 | 320 | 251 |
| 21/2" | 290 | 290 | . | 210 | 200 | 325 | 327 |
| 3" | 310 | 310 | . | . | 205 | 330 | 361 |
| 4" | 315 | 351 | . | . | 255 | 405 | 545 |
| 5" | 410 | 401 | . | . | 315 | 510 | 843 |
| 6" | 473 | 478 | . | . | 345 | 560 | 1117 |
| 8" | 593 | 600 | . | . | 440 | 710 | 1909 |
| 10" | 730 | 730 | . | . | 503 | 760 | 2010 |
