J61Y锻钢螺纹焊接截止阀
- 价 格：
面议 /
- 供 应 地：上海上海市
- 发布公司：沪山阀门制造（上海）有限公司
- 产品型号：J61Y
- 品 牌：上海沪山
- 发布日期：2015/7/23 11:44:09
- 联系人QQ：178876695
详细说明

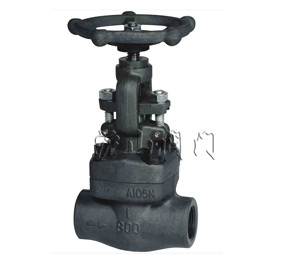

J61Y锻钢螺纹焊接截止阀
http://www.hushanfamen.com/Valve_Product_792.html
|
|
产品名称：
|
J61Y锻钢螺纹焊接截止阀
|
|
产品型号：
|
J61Y
|
|
产品口径：
|
DN80-200mm
|
|
产品压力：
|
1.6-6.4MPa
|
|
产品材质：
|
铸铁、铸钢、不锈钢
|
|
联系电话：
|
021-31007323
|
|
联系传真：
|
021-33321522
|
|
Email：
|
hushanfamen@126.com
|
|
联系人：
|
周生
|
|
联系手机：
|
18818008975
|
|
QQ：
|
178876695
|
|
公司名：
|
沪山阀门制造（上海）有限公司
|
|
帐号：
|
03416900040041464
|
|
税号：
|
310115312539830
|
|
售后承诺：
|
质保一年，质量三包：包修、包换、包退。
|
|
|
一、J61Y锻钢螺纹焊接截止阀概述
J61Y锻钢螺纹焊接截止阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，锻钢高压柱塞阀通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
二、J61Y锻钢螺纹焊接截止阀结构设计和规范
J61Y锻钢螺纹焊接截止阀制造按API 602,BS5352,ANSI/ASME B16.34. 试验与验收按API 598,标识按照MSS SP-25.
三、J61Y锻钢螺纹焊接截止阀结构型式
1、全通径或缩径；
2、明杆带支架；
3、两端自动调心的填料压套；
4、用缠绕式垫片密封的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5、本体倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺纹端(NPT端)按ANSI/ASME B1.20.1。
四、J61Y锻钢螺纹焊接截止阀 零件材料
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
5
|
阀盖
|
A105
|
A276f304
|
A276F304(L)
|
A276F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
销钉
|
A276420
|
A276 304
|
|
8
|
填料压套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
9
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
10
|
填料压板
|
A216WCB
|
A351CF8
|
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
阀杆螺母
|
A276410
|
|
13
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
14
|
铭牌
|
SS
|
|
15
|
手轮
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意：
1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；
五、J61Y锻钢螺纹焊接截止阀规格尺寸及重量
|
|
J61Y锻钢截止阀 结构图
|
|
800LB
|
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
H(开)
|
166
|
166
|
171
|
207
|
240
|
258
|
330
|
355
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
1.9
|
1.9
|
2.1
|
3.5
|
6.0
|
7.5
|
11.4
|
14.6
|
|
焊接式
|
1.7
|
1.7
|
1.9
|
3.3
|
5.2
|
6.8
|
10.6
|
13.8
|
900～1500LB
|
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
92
|
111
|
111
|
120
|
152
|
172
|
200
|
220
|
|
H(开)
|
171
|
207
|
207
|
240
|
258
|
330
|
355
|
370
|
|
W
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
|
重量
|
螺栓式
|
2.2
|
3.7
|
3.6
|
6.8
|
7.6
|
11.6
|
15.0
|
21.9
|
|
焊接式
|
2.0
|
3.4
|
3.3
|
6.0
|
5.6
|
10.3
|
14.2
|
18.0
|
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
本公司主导产品包括：调节阀及附件、气动阀门、电动阀门、真空阀门、通用阀门、美标阀门、德标阀门、日标阀门以及进口阀门等。如：气动调节阀、气动球阀、气动蝶阀、电动调节阀、电动球阀、电动蝶阀、减压阀、安全阀、调节阀、隔膜阀、电磁阀、针型阀、呼吸阀、阻火器等，调节阀及附件包含有：电动调节阀、气动调节阀、自力式调节阀、手动调节阀、气动薄膜执行机构、电动执行机构、电气阀门定位器、电动阀门调节模块等。通用阀门包含有：电磁阀、针型阀、安全阀、减压阀、闸阀、截止阀、球阀、蝶阀、止回阀、水力控制阀、柱塞阀、旋塞阀、隔膜阀、过滤器、疏水阀、排气阀、平衡阀及代理进口阀门等。电磁阀包含有：水用电磁阀、蒸汽电磁阀、燃气电磁阀、空气电磁阀、真空电磁阀、高温电磁阀等。美标阀门包含有、闸阀、截止阀、球阀、蝶阀、等。同时，公司可按照客户的要求进行非标产品的设计、制造、加工。沪山阀门制造（上海）有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的知名度及影响力。产品一直供不应求，畅销国内外市场。
沪山阀门制造（上海）有限公司(原上海沪山阀门装配厂)创建于 1985年，现有员工 526 人，各类技术人员 164 人，其中教授级高级工程师5人。下设精密铸造、热锻压、热处理、焊接、金属切割加工、精加工、装配、性能测试等十多个车间；具有锻造阀门、铸造法门、特种阀门三大产品系列一千多个规格品种。
拥有数控加工中心、等离子焊接、全自动气体保护焊接、半自动真空熔焊、超频真空热处理、车球专用数控车床、高效加工专机、理化和探伤检测设备等 300 多台套。设备配置齐全、加工检测手段完备，年生产能力达 2 万吨，在同行业处于领先地位。
我公司生产的产品经国家质量监督机构进行性能指标综合测试，获得质量监督机构的认可，先后获得国家质量检验认证、国家压力管道元件安全注册认证、ISO9001:2008 质量管理体系认证、欧盟 &
