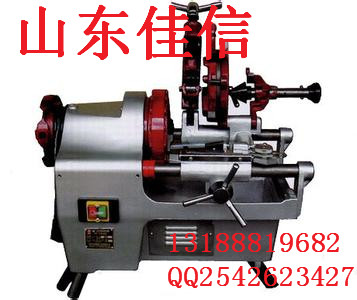

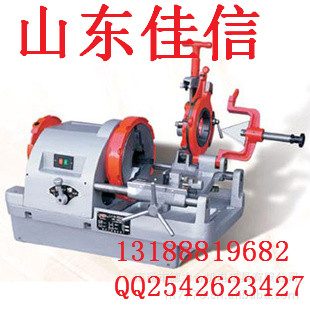

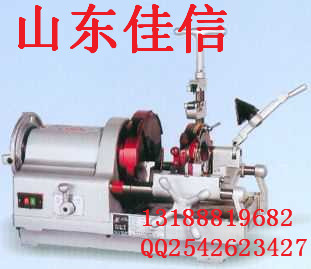

Z1T- N50电动切管套丝机产品基本说明
……………………………………………………………………………………………………
本机造用于1/2-2英寸口径的各种水、电、气管的切断、套丝及内孔倒角。具有自动套切标准圆锥管螺纹的仿形装置，可靠的夹紧机构，先进的冷却润滑系统。备有套制公制螺纹的附件装置，是各建筑、管道、设备安装等行业保证工程工程质量、加快工作效率、减轻劳动强度的理想设备。
体积小，750瓦强力马达
易使用，作业高效、方便
简易的管径尺寸和螺纹长度调节功能
特殊的渗氮热处理，使得齿轮箱齿面耐磨性增强
简易刮刀设计
Z1T- N50电动切管套丝机基本参数规格
……………………………………………………………………………………………………
|
型号 |
Z1T-N50 |
Z1T-N80 |
Z1T-N100 |
||
|
套丝能力 |
1/2” -2 |
1/2” -3 |
1/2” -4 |
||
|
电压 |
220V |
220/380V |
220/380V |
||
|
频率 |
50HZ |
50HZ |
50HZ |
||
|
功率 |
750W |
750W |
750W |
||
|
转速 |
20r/mim |
10-20r/mim |
8-24r/mim |
||
|
整机重量 |
68kg |
110KG |
150KG |
||
|
套丝机尺寸参考 |
|||||
|
尺寸 |
直径 |
管内径 |
管外径 |
英制 |
|
|
4分 |
DN15 |
15 |
22 |
0.5 |
|
|
6分 |
DN20 |
20 |
27 |
0.75 |
|
|
1寸 |
DN25 |
25 |
34 |
1 |
|
|
1.2寸 |
DN32 |
32 |
42 |
1U1/4 |
|
|
1.5寸 |
DN40 |
40 |
48 |
1U1/2 |
|
|
2寸 |
DN50 |
50 |
60 |
2 |
|
Z1T- N50电动切管套丝机操作说明书
……………………………………………………………………………………………………
套丝机工作时,先把要加工螺纹的管子放进管子卡盘,撞击卡紧,按下启动开关,管子就随卡盘转动起来,调节好板牙头上的板牙开口大小,设定好丝口长短.然后顺时针扳动进刀手轮,使板牙头上的板牙刀以恒力贴紧转动的管子的端部,板牙刀就自动切削套丝,同时冷却系统自动为板牙刀喷油冷却,等丝口加工到预先设定的长度时,板牙刀就会自动张开,丝口加工结束.关闭电源,撞开卡盘,取出管子.
套丝机都是以英寸为单位。 刀头的上面有刻度，从1/2到2寸， 根据不同的管径，调节刀头上的刻度到对应的标记，在套第一刀时，刻度值要比管径要大点，第二或第三刀才把刻度值调到标准管径。比如；要加工2寸管径的丝口，调节刀头上的刻度到2的地方，刀头中间有一个划横，与标记对应，压紧罗母固定。主轴旋转，刀头与管子接触，加力，套出第一刀，回来，调节刀头上的刻度到2与标记对应，固定。套第二刀完成。
套丝机还具有管子切断功能:把管子放入管子卡盘,撞击卡紧,启动开关,放下进刀装置上的割刀架,扳动进刀手轮,使割刀架上的刀片移动至想要割断的长度点,渐渐旋转割刀上的手柄,使刀片挤压转动的管子,管子转动4圈5圈后被刀片挤压切断.
