CMR8000型不锈钢水锤吸纳器简介：
CMR8000型不锈钢水锤吸纳器（也叫：管道式水锤吸纳器、内置式水锤吸纳器、水锤吸收器、水击吸纳器、水锤防止器）由外壳、高级合成橡胶弹性内胆及多孔管等组成。适用于工矿、企业、高层建筑、电站等各类给排水系统中。在无需阻止水流的条件下，具有超卓的水击吸引收力，有效地吸纳水锤。
CMR8000型不锈钢水锤吸纳器工作范围：
|
公称压力 |
1.6 |
2.5 |
|
|
试验压力 |
壳体压力 |
2.4 |
3.75 |
|
密封试验 |
1.76 |
2.75 |
|
|
密气腔压力（占管道压力百分数 |
50-70% |
||
|
适用介质 |
清水、污水 |
||
|
适用温度 |
0-80℃ |
||
CMR8000型不锈钢水锤吸纳器外形尺寸：
|
公称通径 |
型号 |
高（mm） |
D（mm） |
D1(mm) |
|
DN50 |
8000型 |
400 |
165 |
125 |
|
DN65 |
450 |
185 |
145 |
|
|
DN80 |
480 |
200 |
160 |
|
|
DN100 |
550 |
220 |
180 |
|
|
DN125 |
550 |
250 |
210 |
|
|
DN150 |
600 |
285 |
240 |
|
|
DN200 |
650 |
340 |
295 |
|
|
DN250 |
700 |
410 |
355 |
|
|
DN300 |
800 |
465 |
410 |
CMR8000型不锈钢水锤吸纳器安装要求及示意图：
CMR8000型不锈钢水锤吸纳器水锤作用的发生与防止：
当管线中之流体流动时，若阀门突然关闭使之突然停止，则动能转变为弹性能，产生一连串之正负压力波，在管线中来回振动，直到能量因磨擦受阻而停止。此现象尤其在，水泵浦停止运转后，流体因惯性而继续流动，与流体因重力回流，所产生之正负压力波，相磨擦而产生干管的振动，及产生刺耳噪音，会特别明显。如此，将会直接影响水泵的寿命，及管路配件的寿命，并产生令人不适的噪音。在如此场合，安泵装一组或多组水锤防止器，来改善水锤现象所产生的不良影响，将显得更加重要。

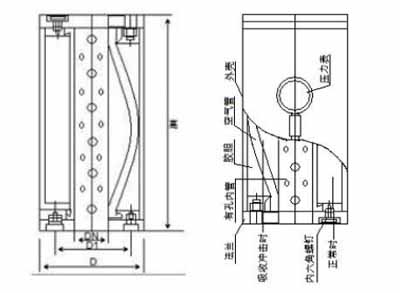

CMR8000型不锈钢水锤吸纳器结构：
8000型不锈钢水锤吸纳器采用活塞气囊式内部为密闭的容气腔，下端为活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将被推往容气腔的方向运动，活塞在一定压力的气体和不规则水击波双重作用下做上下运动，形成一个动态平衡，这样就消除了不规则的水击波震荡。
CMR8000型不锈钢水锤吸纳器的特色：
1.内部气囊，采球形压缩式设计，无磨擦，动作行程少，反应灵感，效果显著，增加使用寿命数倍。
2.水锤直接吸收，具防止水锤，吸收水锤功能。
3.隔膜橡胶，特殊设计不泄压，不因水质不良，影响寿命。
4.压缩气室由防渗胶被覆，防止气体渗漏。
5.结构设计精巧，平时保养，日常维修，容易方便。
6.安装方向:直立，横卧，倒立皆可使用。
CMR8000型不锈钢水锤吸纳器水锤现象产生的流体压力有多大？
流体在管中流动，由于阀门关闭所产生的水锤作用，应加在管内最大水头以换算压力水头得高度，同时推算流体压力。解析时一般采用的近似公式：
2LVo
公式： Zo＝───
gT
Ho=阀门关闭前压力水头
Vo= 阀门关闭前之流速
T =关闭阀门所需时间（秒）
L=自由水面进出口间之管长
Zo=因水锤作用所增加之最大压力水头
H=管末端加水锤后之全压力水头
注：管内压力及加速度之传播速度（约1000米/秒）
例：设有水管在阀门关闭前流速Vo=5米/秒，压力水头Ho=72米
自由水面进出口管长L=210公尺，阀门关闭需是3秒，则水锤压力为？
2LVo 2×210×5 2100
Zo＝─── = ─── ─── = ─── =71.35米
gT 98.1×3 29.43
