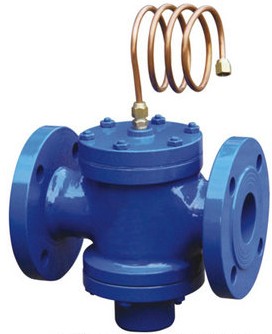

ZYC自立式压差控制阀是一种利用介质自身的压力变化进行自我控制从而保持流经该被控系统介质压差不变的阀门。自立式压差控制阀适用于供暖方式采用双管系统的压差控制。自立式压差控制阀保证系统压差基本不变，降低噪音，平衡阻力，消除热网和水力失调。
自立式压差控制阀应用范围：
自立式压差控制阀适用于供暖方式采用双管系统的压差控制。压差控制范围：定压差型 10KPa、20KPa、30KPa。
阀体、阀盖：灰铸铁、铸钢
阀杆：不锈钢
阀瓣：铸钢
膜片：丁腈橡胶
典型安装示意图
自立式压差控制阀结构特点：
自立式压差控制阀保证系统压差基本不变，降低噪音，平衡阻力，消除热网和水力失调。
自立式压差控制阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
自立式压差控制阀零件材料与工况：
| 零件名称 | 阀体、阀盖 | 阀杆 | 阀瓣 | 膜片 |
| 材料 | 灰铸铁、铸钢 | 不锈钢 | 铸铜 | 丁腈橡胶 |
自立式压差控制阀主要尺寸及重量：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | |
| 连接方式 | 螺纹 | 法兰 | |||||||||
| L | 110 | 110 | 115 | 130 | 200 | 215 | 230 | 275 | 290 | 310 | |
| H(mm) | 定压差型 | 95 | 110 | 130 | 140 | 190 | 205 | 240 | 300 | 350 | 380 |
| 流量m3/h | 0.2-1 | 0.3-1.5 | 0.5-2 | 1-4 | 1.5-6 | 2-8 | 3-12 | 5-20 | 10-30 | 15-45 | |
