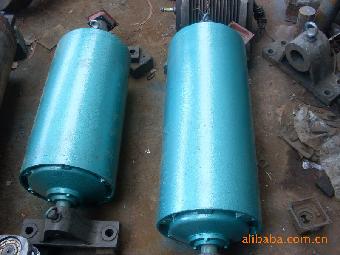

YD 型油冷式和BYD 型 摆线针输式电动滚筒是胶带输送机的一种新颖驱动装置，可代替其它电动机和减速机所构成的外驱动装置，是各行业传动输送最理想的产品。 用户选用电动滚筒时，请您明确提供滚筒直径，电机功率，胶带速度，胶带宽度四个参数。 本系列产品是按照 JB4256.1～4256.3～86 标准制造 , 是胶带输送机的驱动装置。 油冷式电动滚筒密封性良好，可以用於粉尘大或者潮湿泥泞的场所。电动滚筒有封闭结构的接线盒，可随同主机安装在露天或室内工作。 电机使用滴点较高的润滑脂以及耐高温的橡胶油封，当环境温度不超过 40 ℃时，能够安全运转。 电动滚筒不适用于高温物料输送机。 电动滚筒不能应用于具有防爆要求的场所.

本产品是按国家标准JB/T4256.1-4256.3 -86标准制造的新型传动装置,产品经优化设计,具有国际八十年代水平.

The product is a new kind of transmission manufactured in accordance with JB/T4256.1-4256.3 86. Through optimum design, it gas1980’s international level.

作为皮带输送机和提升机等设备的动力,广泛应用于冶金,矿山,起重,运输,水泥,建筑,化工,纺织,印染,制药等行业.

The electric roller is a driver for belt driver and elevator equipment, etc. It is widely used in metallurgy industry, mine industry , lifting industry , transportation industry, chemical industry, textile industry, dyeing and printing industry, pharmaceutical industry , etc.

特点(Features免费索取样本请发具体联系单位手机姓名到邮箱1152957981@qq.com，帮助您选型，欢迎来电咨询，长期合作，合作双赢互惠互利！

电动滚筒,包括内装式和外装式两大类,内部减速结构有定轴齿轮,行星齿轮,摆线针轮三种方式.各系列滚筒均可包胶,也可附加逆止器.

It consists of built-in type and built-out type, which constructed by dead axle gear, planetary gear and cycloidal pinwheel etc. Every kind of rollers could be rubberized and attached with holdback function.

滚筒可用于粉尘大，潮湿，泥泞等恶劣场所，环境温度在-20℃至40℃，不能用于高温物料及易爆场所(外装式滚筒安装防爆电机可用在有防爆要求的场合)，请注意：海拔高度不超过1000米，并应水平安装。

It could be used in the dusty, moist, slimy condition, ambient temperature is-20℃-40℃，but not be used in high temperature or explosive condition (built-out roller with explosion proof motor could be used in explosion proof condition). Pls focus on installation (horizontal installation , altitude is under 1000 meter).

型号，规格及表示方法（Model and specification of speed reducer and its expressed method）

1.        型号有：YD，TDY，BYD型油冷式电动滚筒

1． Model: YD, TDY, BYD oil cooled electric roller

1.        WD型外装式电动滚筒（WD built-out electric roller）

1.        YD型油浸式电动滚筒（YD oil emerged electric roller）

1.        YD型油浸式(大功率)电动滚筒YD oil emerged（high- power）electric roller

5. DYI型油冷式电动滚筒    DYI oil cooled electric roller

电动滚筒的安装、使用及维护

1、滚筒与主机安装应符合输送机配套要求。

2、电动滚筒使用前应进行2小时空载试车和8小时负载试车，试车前需检查：（1）接线盒内接线是否正确可靠，3kw及3kw以下电机为Y（星形）接法，4kw及4kw以上电机为△（三角形）接法；（2）冷却润滑油量是否达到滚筒半径的2/3高度；（3）用手扳动滚筒空转应灵活无阻滞现象。

3、然后空载起动。

4、运转应平稳，无冲击，振动，杂音及漏油等现象，发现故障及时排除。

5、在运行期间定期检查油面高度，如低于规定高度时，需及时进行补充，油冷式滚筒润滑油用L-CkC68工业齿轮油，油浸式滚筒用L-CKC100，L-CK150中负荷极压工业齿轮油，将滚筒旋转到放油孔2/3半径高度，向加油孔加油，直到放油孔有油溢为止。

6、轴端或转承座上有通气螺栓，需检查通气孔，并保持通气孔清洁，使内腔与大气相通。

7、带逆止器的电动滚筒，只允许滚筒按端盖箭头所示方向运转，严禁沿与箭头相反的方向运转，滚筒旋转前，必须确定外电源与滚筒电机线圈绕组的顺序保持一致。

8、出厂前，为便于运输，已将机内润滑油放尽，因此贮存期不能超过半年，否则会生锈。

9、电动滚筒应定期进行维修，小修每六个月一次，检查滚筒内部磨损情况及紧固件有否松动，调整油封弹簧拉力，检查电机绕组绝缘电阻；中修每年一次，清洗齿轮及轴承，检查磨损情况，磨损严重的需更换新的齿轮或轴承，同时按电机的维修要求进行检修；每二年大修一次，拆除全部零件进行检查修理或更换。

10、进行检修时可按以下顺序进行拆装。

（1）先拧下放油孔圆头油塞，放出冷却润滑油；

（2）打开接线盒拆下电机引线；

（3）打开接线盒紧固螺钉，取下接线盒座；

（4）退出左支座；

（5）松开滚筒左端盖，用起盖螺钉将盖顶出；

（6）将左支座上的环首螺钉拧入右法兰轴轴端螺钉孔内，用起重设备将滚筒竖直吊起取下左端盖；

（7）松开滚筒右端盖，用起盖螺钉将盖顶出抽去滚筒体，便可进行检查，如需继续拆卸可松开紧固法兰轴的螺栓，拆除左、右法兰轴，或拆除法兰壳，再拆除龆轮，或为摆线滚筒则拆除电机轴端挡圈、轴承、拆下一片摆线轮后再拆下偏心轴承，最后拆下另一片摆线轮；

（8）拆下针齿壳

（9）装配时则顺序相反。如果是摆线滚筒，必须使两片摆线轮错开180℃，并有字面向上.
