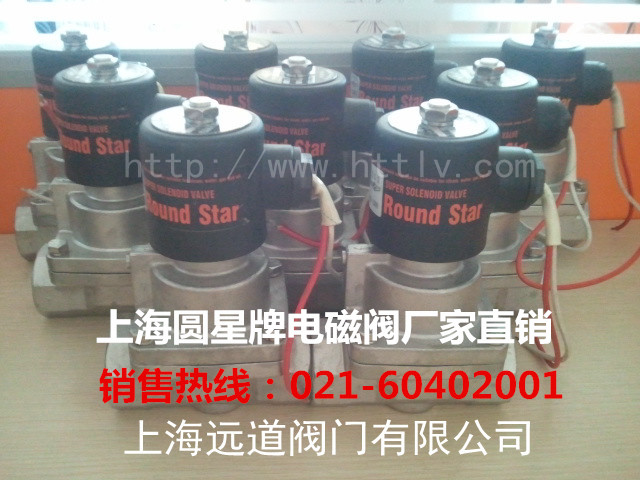

电磁阀 US系列
大流量高压高温型， 二口二位式常闭型（通电开型）电磁阀 型号：US-15,20,25,35,40,50 口径自：1/2"～2" 适用流体：蒸气、水、空气、轻油等用途。 |
| 规格与特性： |
|
1. US型系列为复动活塞引导式通电开型。 2. 阀体材质为铸造铜。 3. 须拥有基本压力0.5kgf/㎝2以上方可开启。 4. 定格电压：AC110V/AC220V/DC24V(50/60Hz)。 5. 电压容许差：+10%，DC电压容许差：+1%。 6. 其它AC/DC电压值，可依客户需求制作。 7. 管径接续规格：BSPT牙，如需其它规格，可依客户需求制作。 8. 使用流体如为重油需另外定制。 9. 如压力范围超过15 kgf/㎝2，可另外订制其它高压规格，但需注明流体种类及实际工作压力 10. 安装需采用水平式配管，不适用垂直式配管。 |
|
型号
|
配管
口径 |
Cv值
|
节流口径
|
流体温度
(℃) |
IN-OUT入出口
操作压差 范围kgf/cm2 |
尺寸(mm)
|
重量(kg)
|
|||||
|
水
|
空气
|
蒸气
|
轻油
|
L
|
H
|
D
|
||||||
|
US-15
|
1/2
|
4.0
|
17mm
|
-5℃ ~185℃
|
0.5-15
|
0.5-15
|
0.5-15
|
0.5-15
|
82
|
120
|
58
|
1.7
|
|
US-20
|
3/4"
|
6.0
|
17mm
|
-5℃ ~185℃
|
0.5-15
|
0.5-15
|
0.5-15
|
0.5-15
|
82
|
123
|
58
|
1.7
|
|
US-25
|
1"
|
12
|
22mm
|
-5℃ ~185℃
|
0.5-15
|
0.5-15
|
0.5-15
|
0.5-15
|
91
|
130
|
58
|
2.0
|
|
US-30
|
1-1/4"
|
18
|
30mm
|
-5℃ ~185℃
|
0.5-15
|
0.5-15
|
0.5-15
|
0.5-15
|
110
|
141
|
58
|
3.1
|
|
US-40
|
1-1/2"
|
32
|
30mm
|
-5℃ ~185℃
|
0.5-15
|
0.5-15
|
0.5-15
|
0.5-15
|
110
|
144
|
58
|
3.3
|
|
US-50
|
2"
|
48
|
50mm
|
-5℃ ~185℃
|
0.5-15
|
0.5-15
|
0.5-15
|
0.5-15
|
163
|
173
|
58
|
7.2
|
|
*以上标示之压力以AC110V/220V电压为主，若电压为DC/AC24V最高压力略有差异。 *如需AC380V/415V/440V/DC12V等待特殊电压，需要订制。 *客户如有订制品需订制，本厂备有各种CNC车床加工专用机器可随时为您设计订制 |
