一、产品概述
ZJ型双轴搅拌机利用两根呈对称状的螺旋轴的同步旋转，在输送干灰等粉状物料的同时加水搅拌，均匀加湿干灰粉状物料，达到使加湿物料不冒干灰又不会渗出水滴的目的，从而便于加湿灰装车运输或转入其它输送设备。
ZJ双轴搅拌机也是水泥厂预加水成球生产线中的主要设备，该机主要用于水泥厂成球机前的预加水搅拌用，也可用于同等情况下其它物料的搅拌。主要适用于火力发电厂、矿山等行业粉煤灰或类似物料加湿装车的场合。
二、结构特征

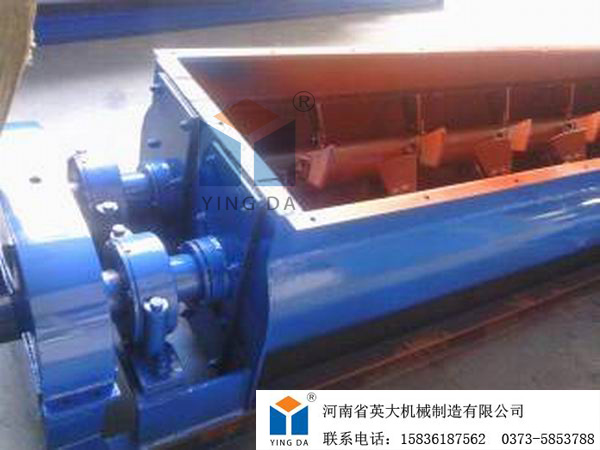

ZJ型双轴搅拌机主要由机壳、螺旋轴总成、驱动装置、配管、盖板、链罩等部件组成（详见随机外供图），具体结构性能特点如下：
1. 壳体主要由板材及型钢构成，在制造厂内焊接成形，并与其他部件组装在一起，是双轴搅拌机的支撑。壳体密封严密，防止飞灰灰外扬、漏灰的现象。
2. 螺旋轴总成是双轴搅拌机的主要组成部分，其组成部分主要有左右旋向螺旋轴、轴承座、轴承套、轴承盖、齿轮、链轮、油杯、叶片等零部件。搅拌叶片在轴上用定角度方向固定，螺母紧固，左右轴位置明确，易于装配。叶片嵌焊硬质合金头，耐磨性好，使用寿命长。主动轴及从动轴采用轴销固定方式并整体加工，同轴度好、刚性强、确保整体轴强度并使得运转平稳。
3. 加水调湿配管主要由接管、接头及喷嘴组成。喷嘴采用不锈钢雾化锥喷嘴，布置在搅拌机机壳内部上方，喷头离料面距离不小于200mm，沿螺旋轴方向轴向排列，形成水帘以利于物料的加湿搅拌。喷嘴结构简单，易于更换，不锈钢材质，防腐耐用。通过操作供水管道上的手动调节阀可以调节湿灰的含水率。
4. 盖板主要包括左盖板、中间盖、右盖板、孔盖及检修孔盖等。
三、技术参数
|
项目 |
单位 |
型号 |
|||||
|
2J40 |
2J45 |
2J50 |
2J55 |
2J60 |
2J65 |
||
|
进出料口中心距 |
mm |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
两轴中心距 |
mm |
300 |
320 |
360 |
360 |
448 |
448 |
|
叶片回转直径 |
mm |
400 |
450 |
500 |
550 |
600 |
650 |
|
产量 |
t/h |
10-15 |
14-18 |
20-25 |
28-32 |
30-40 |
45-55 |
|
电机功率 |
kw |
11 |
15 |
18.5 |
22 |
37 |
45 |
|
减速机 |
型号 |
ZQ35 |
ZQ35 |
ZQ50 |
ZQ50 |
ZQ65 |
ZQ65 |
|
转速 |
r.p.m |
45 |
42 |
42 |
42 |
40 |
40 |
