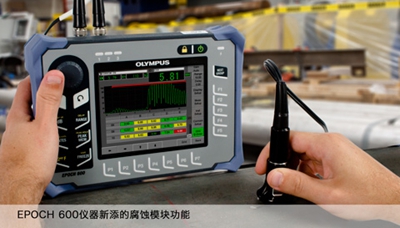

EPOCH 600超声波探伤仪

一般规格

外型尺寸（宽 x 高 x 厚）

236毫米x167毫米x70毫米

重量

1.68公斤，包括锂离子电池。

键区文字

英文、国际符号、日文、中文。

语言

英语、西班牙语、法语、德语、日语、汉语。

探头接口

BNC接口，或No. 1 LEMO接口。

数据存储

机载50000个ID编码，可插拔的2 GB MicroSD卡（标准）。

电池类型

单个锂离子电池，可充电，标准型。

电池供电时间

12到13小时（锂离子电池），3小时（碱性电池）。

电源要求

AC主电源：100 VAC～120 VAC、200 VAC～240 VAC，50 Hz～60 Hz。

显示器类型

全VGA（640 x 480像素）透反彩色LCD，60 Hz更新速率。

显示屏尺寸（宽x高，对角线）

117毫米 X 89毫米，146毫米。

脉冲发生器

脉冲发生器

可调方波

PRF

10 Hz～2000 Hz，增量为10 Hz。

能量设置

100 V、200 V、300 V或400 V。

脉冲宽度

25 ns～5000 ns（0.1 MHz）可调，利用PerfectSquare技术。

阻尼

50、100、200、400 Ω。

接收器

增益

0～110 dB。

最大输入信号

20 V P-P。

接收器输入阻抗

400 Ω ±5%。

接收器带宽

0.2 MHz～26.5 MHz，-3 dB。

数字式滤波器设置

8个标准数字式滤波器设置：0.2～10 MHz、2.0～21.5 MHz、8.0-26.5 MHz、0.5～4 MHz、0.2～1.2 MHz、1.5～8.5 MHz、5～15 MHz、DC-10 MHz。

检波

全波、正半波、负半波、射频波。

水平线性

±0.5% FSW。

垂直线性

0.25 % FSH，放大器精度为±1 dB。

抑制

0～80%满屏高，带有可视警告。

波幅测量

0～110%满屏高，分辨率为0.25%。

测量速率

在所有模式下，相当于PRF。

校准

自动校准

声速、零位偏移。

垂直声束（第一个底面回波，或回波到回波），

角度声束（声程或者深度）。

检测模式

脉冲回波、双晶或穿透。

单位

毫米、英寸、微秒。

范围

1毫米～10160毫米。

声速

635 m/s～15240 m/s。

零位偏移

0 μs～750 μs

显示延迟

-59毫米～25400毫米。

折射角度

0°～85°，增量为0.1°。

闸门

测量闸门

2个完全独立的闸门，用于波幅和渡越时间（TOF）测量。

闸门起点

在全部显示范围内可变。

闸门宽度

在从闸门起点到显示终点的范围内可变。

闸门高度

在2%～95%满屏高范围内可变。

报警

正阈值和负阈值，最小深度（闸门1和闸门2）。

测量

测量显示位置

5个位置（手动或自动选择）。

闸门1

厚度、声程、投射、深度、波幅、渡越时间、最小/最大深度、最小/最大波幅。

闸门2

与闸门1相同。

回波到回波

标准闸门2到闸门1。

其他测量

DGS/AVG的上冲值（dB）、DGS/AVG的ERS（相当于反射体大小）、AWS D1.1/D1.5定级（D值）、抑制值。

DAC/TVG

标准。

DAC点

多达50个点，110 dB动态范围。

曲面校正

用于角度声束测量的标准外径或棒材校正。
