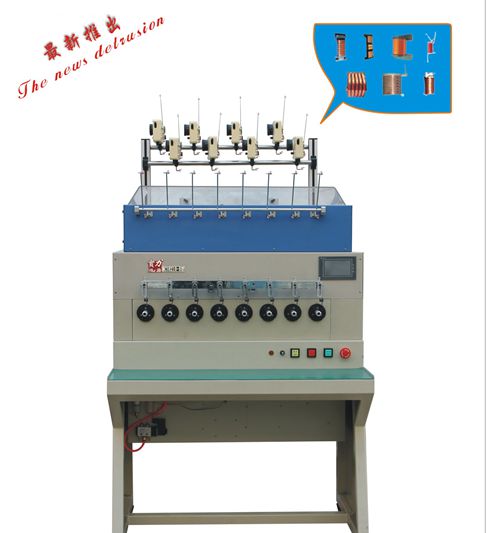

MCSH210-8型自动绞线绕线机
本机采用原装台湾进口PLC和伺服电机，全中英文触摸屏控制，整机选用进口零配件，包括：日本进口轴承（NSK/NTN）、日本阪东皮带、台湾（TBIA)滚珠丝杆等。该机速度高，绞线快、噪音小、定位准，是需要绞线产品的首选。
主要功能特点：
①独特的绕线治具设计，换装快速。
②采用触摸屏的操作界面，设置参数方便。
③带绞线功能。
④加装断线检知装置。
⑤双伺服电机控制，性能卓越。
⑥采用高精度磁性涨力器，排线更好，更省线。
适用范围：
各种细线线圈，绕头需绞线的线圈，同步马达线圈，高压包等。
技术参数：
|
主轴数Spindle number |
8 |
|
线径范围Wire size range |
0.02-0.4mm |
|
回转直径Loop diameter |
70mm |
|
最大线距The max wire spacing |
9.99mm |
|
排线宽度Winder width |
50mm |
|
主轴间距Spindle pitch |
70mm |
|
最高转速Max speed |
0-10000转turn/分min 0-11000转turn/分min |
|
最大骨架直径Max bobbin diameter |
75mm |
|
绞线速度Twisted speed |
3000转turn/分min |
|
控制方式Control method |
PLC AC伺服电机与步进电机传动系统 |
|
主轴电机Spindle motor |
750W AC伺服电机 AC servo motor |
|
排线电机Winder motor |
步进电机Stepping motor |
|
绞线电机Twisted motor |
400W AC伺服电机servo motor |
|
排线方向 Winder direction |
两端可调Adjustable at both ends |
|
输入电源Input power |
220V,60/50HZ |
