ZJB高效真空滤油机工作原理_真空滤油机_重庆通瑞过滤设备制造有限公司

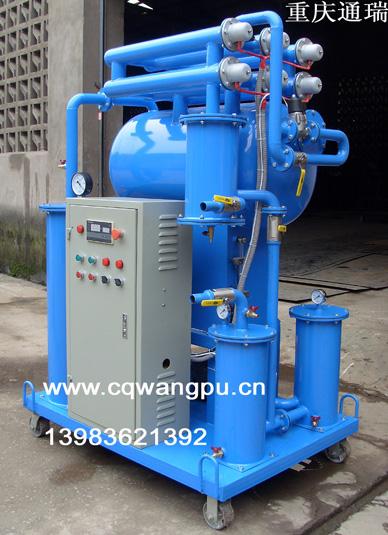

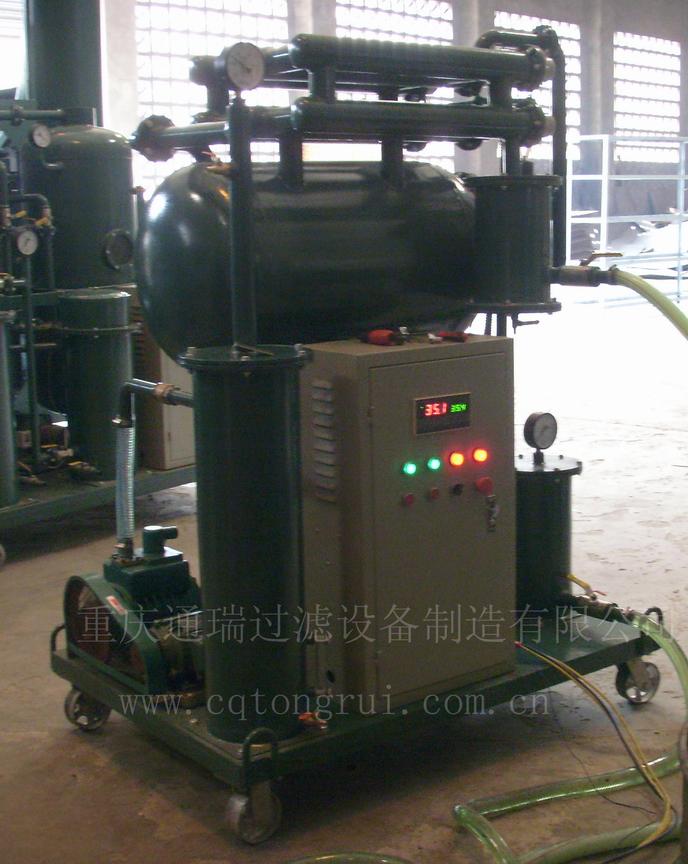

ZJB高效真空滤油机又称真空高效滤油机,滤油机,真空净油机。
高效真空滤油机真空净油机是根据水和油的沸点不同原理而设计的，它由真空加热罐、精滤器、二级过滤器、冷凝器、初滤器、冷却装置、真空泵、排油泵以及电气柜组成的。
真空滤油机工作原理：油液在内外压差的作用下经入口进入初滤器，大颗粒杂质被滤除，油液经多级红外线加热后，进入特制个性化的真空分离器中，在真空分离器中先形成雾状，再形成膜状，使其在真空中的接触面积扩大为原来的数百倍，油中的水分在高热、高真空度、大表面，高抽速的条件下得到快速汽化并由真空系统排出。
由真空分离器上部排出的水蒸气，首先经冷凝器降温除湿后，进入冷却器中再次冷却，冷凝水进入储水器中排出，经两次冷凝除湿后的气体，最后由真空泵排向空中。
真空分离器中经真空汽化脱水后的干燥油液，经输油泵由负压升为正压，经过滤后，净油从出油口排出，完成整个净油过程。

ZJB高效真空滤油机用途：本机适用于处理不合格的变压器油、互感器油、开关油、电容器油、电器绝缘油、电缆油、断路器等绝缘用油的净化处理，是应用于电厂、电站、电力公司、冶金、石化、铁路等工矿企业净化处理不合格电气绝缘油的专用设备，还可对绝缘电力设备进行真空注抽，真空干燥电气设备潮气。
特点：
1.  三维立体闪蒸，高效脱水、脱气。
2.  网状过滤与高分子吸附相结合的除杂技术，使得设备的耗材成本小，过滤精度高，达到有效过滤净化作用。
3.  具有自动防干烧、自动消泡沫装置有效防止真空系统跑油、喷油；设有高灵敏的红-外线液位自动控制系统；本机还设置了安全保护系统，当滤芯压力过高、电机过载、过流或违规操作时，设备会自动停机并发出声光报警，对整机起保护作用，免除操作人员的后顾之忧。
4.  本机可对变压器等绝缘电力设备进行真空注油，真空干燥。
5.  具有独特的真空注油功能，对检修和新安装变压器很方便，可实现在真空状态下对变压器无潮气充油，以确保变压器内部线圈和铁芯的干燥，确保注油质量。
6.  本机同时具有带电在线运行功能，安全性非常高。
7.  本机具有三位一体的联锁电气自动保护装置(相序保护，过载保护，过压保护)，采用本公司特制的精密油泵，低噪音，符合世界环保的高标准要求。
8.  方便简单的在线排水装置，能实现不停机排水。完全避免了同类机型要停机，先破坏真空后才能排放冷凝水的不足，使工作效率得到提高，操作更方便；
9.  可随机配备检测耐压值的全自动绝缘强度测试仪，能自动测试并打印绝缘强度检测值的结果(ZJB-T系列)。
10.  本机可与BZ系列变压器油脱色装置一起使用，增加除酸、脱色、去游离碳、降低介损等功能(ZJL系列)。
优势：ZJB真空滤油机属于新型高效真空滤油机，具有三维立体闪蒸和微克技术，并采用网状过滤与高分子吸附相结合的除杂技术，其效率比一般真空滤油机高5-8倍，勿需其它耗材，能耗极低。




工作真空度  Mpa  -0.06  ～  -0.098
工作压力  Mpa  ≤0.4
油击穿电压  kV  ≥65
油中含水量  PPm  5～8
油中含气量  %  ≤0.1
含杂质粒度  um  ≤5
无故障工作时间  H  4000
恒温控制范围  ℃  20-80
连续工作时间  H  150
电  源      380V/50Hz  (根据用户要求定)

ZJB高效真空滤油机工作原理
