D671F46气动对夹式衬氟蝶阀
- 价 格：
面议 /
- 供 应 地：上海上海市
- 发布公司：沪山阀门制造（上海）有限公司
- 产品型号：D671F46气动对夹式衬氟蝶阀
- 品 牌：沪山阀门
- 发布日期：2015/12/8 12:39:23
- 联系人QQ：178876695
详细说明
D671F46气动对夹式衬氟蝶阀
http://www.hsfamen.com/diefa/2015/1126/407.html
|
|
产品名称：
|
气动对夹式衬氟蝶阀
|
|
产品型号：
|
D671F46
|
|
产品口径：
|
DN50-DN1600
|
|
产品压力：
|
0.6MPa-1.6MPa
|
|
产品材质：
|
铸铁、球铁、碳钢、不锈
|
|
联系电话：
|
021-31007323
|
|
联系传真：
|
021-33321522
|
|
Email：
|
hushanfamen@126.com
|
|
联系人：
|
周生
|
|
联系手机：
|
18818008975
|
|
QQ：
|
178876695
|
|
公司名：
|
沪山阀门制造（上海）有限公司
|
|
帐号：
|
03416900040041464
|
|
税号：
|
310115312539830
|
|
售后承诺：
|
质保一年，质量三包：包修、包换、包退。
|
|
|
一、D671F46气动对夹式衬氟蝶阀简介：
D671F46气动对夹式衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。气动阀门适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
二、D671F46气动对夹式衬氟蝶阀主要特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
三、D671F46气动对夹式衬氟蝶阀采用标准：
|
设计标准
|
GB/T2238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000;GB/T9115.1-2000;JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-1992;JB/T9092-1999
|

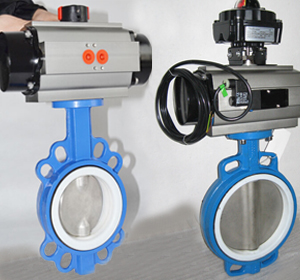

四、D671F46气动对夹式衬氟蝶阀产品实拍：
五、D671F46气动对夹式衬氟蝶阀技术参数：
|
DN(mm)
|
50～1600
|
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
氟橡胶：-20℃～200℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
气动
|
|
配置执行机构
|
GT、AT、AW系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4～20mA模拟量信号控制
|
六、D671F46气动对夹式衬氟蝶阀主要零部件材料：
|
零件名称
|
材料
|
|
阀体
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
各种橡胶、聚四氟
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨O
|
七、D671F46气动对夹式衬氟蝶阀外形尺寸：
|
公称通径DN
|
L
|
D1
|
D
|
z-φd
|
H
|
H0
|
A
|
B
|
|
50
|
43
|
125
|
165
|
4-18
|
63
|
315
|
180
|
65
|
|
65
|
46
|
145
|
185
|
4-18
|
70
|
330
|
180
|
65
|
|
80
|
46
|
160
|
200
|
8-18
|
83
|
390
|
245
|
72
|
|
100
|
52
|
180
|
220
|
8-18
|
105
|
431
|
245
|
72
|
|
125
|
56
|
210
|
250
|
8-18
|
115
|
455
|
245
|
72
|
|
150
|
56
|
240
|
285
|
8-22
|
137
|
620
|
355
|
93
|
|
200
|
6
|
295
|
340
|
8-22
|
164
|
720
|
350
|
93
|
|
250
|
68
|
350
|
395
|
12-22
|
206
|
800
|
550
|
350
|
|
300
|
78
|
400
|
445
|
12-22
|
230
|
860
|
600
|
350
|
|
350
|
78
|
460
|
505
|
16-22
|
248
|
883
|
600
|
350
|
|
400
|
102
|
515
|
565
|
16-26
|
289
|
972
|
600
|
350
|
|
450
|
114
|
565
|
615
|
20-26
|
320
|
1043
|
750
|
380
|
|
500
|
127
|
620
|
670
|
20-26
|
343
|
1098
|
750
|
380
|
|
600
|
154
|
725
|
780
|
20-30
|
413
|
1236
|
750
|
380
|
|
700
|
165
|
840
|
895
|
24-30
|
478
|
1431
|
750
|
380
|
|
800
|
190
|
950
|
1015
|
24-33
|
525
|
1488
|
750
|
380
|
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
本公司主导产品包括：调节阀及附件、气动阀门、电动阀门、真空阀门、通用阀门、美标阀门、德标阀门、日标阀门以及进口阀门等。如：气动调节阀、气动球阀、气动蝶阀、电动调节阀、电动球阀、电动蝶阀、减压阀、安全阀、调节阀、隔膜阀、电磁阀、针型阀、呼吸阀、阻火器等，调节阀及附件包含有：电动调节阀、气动调节阀、自力式调节阀、手动调节阀、气动薄膜执行机构、电动执行机构、电气阀门定位器、电动阀门调节模块等。通用阀门包含有：电磁阀、针型阀、安全阀、减压阀、闸阀、截止阀、球阀、蝶阀、止回阀、水力控制阀、柱塞阀、旋塞阀、隔膜阀、过滤器、疏水阀、排气阀、平衡阀及代理进口阀门等。电磁阀包含有：水用电磁阀、蒸汽电磁阀、燃气电磁阀、空气电磁阀、真空电磁阀、高温电磁阀等。美标阀门包含有、闸阀、截止阀、球阀、蝶阀、等。同时，公司可按照客户的要求进行非标产品的设计、制造、加工。沪山阀门制造（上海）有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的知名度及影响力。产品一直供不应求，畅销国内外市场。
沪山阀门制造（上海）有限公司(原上海沪山阀门装配厂)创建于 1985年，现有员工 526 人，各类技术人员 164 人，其中教授级高级工程师5人。下设精密铸造、热锻压、热处理、焊接、金属切割加工、精加工、装配、性能测试等十多个车间；具有锻造阀门、铸造法门、特种阀门三大产品系列一千多个规格品种。
拥有数控加工中心、等离子焊接、全自动气体保护焊接、半自动真空熔焊、超频真空热处理、车球专用数控车床、高效加工专机、理化和探伤检测设备等 300 多台套。设备配置齐全、加工检测手段完备，年生产能力达 2 万吨，在同行业处于领先地位。
我公司生产的产品经国家质量监督机构进行性能指标综合测试，获得质量监督机构的认可，先后获得国家质量检验认证、国家压力管道元件安全注册认证、ISO9001:2008 质量管理体系认证、欧盟 &
