BQ641F气动保温球阀
- 价 格：
面议 /
- 供 应 地：上海上海市
- 发布公司：沪山阀门制造（上海）有限公司
- 产品型号：BQ641F气动保温球阀
- 品 牌：沪山阀门
- 发布日期：2015/12/7 17:06:42
- 联系人QQ：178876695
详细说明

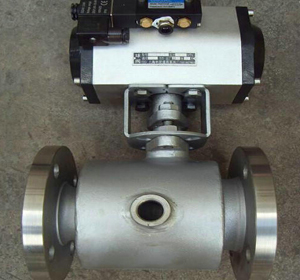

BQ641F气动保温球阀
http://www.hsfamen.com/qiufa/2015/1026/28.html
|
|
产品名称：
|
气动保温球阀
|
|
产品型号：
|
BQ641F
|
|
产品口径：
|
DN15-DN300
|
|
产品压力：
|
1.6Mpa-6.4Mpa
|
|
产品材质：
|
碳钢、不锈钢
|
|
联系电话：
|
021-31007323
|
|
联系传真：
|
021-33321522
|
|
Email：
|
hushanfamen@126.com
|
|
联系人：
|
周生
|
|
联系手机：
|
18818008975
|
|
QQ：
|
178876695
|
|
公司名：
|
沪山阀门制造（上海）有限公司
|
|
帐号：
|
03416900040041464
|
|
税号：
|
310115312539830
|
|
售后承诺：
|
质保一年，质量三包：包修、包换、包退。
|
|
|
一、BQ641F气动保温球阀简介：
BQ641F气动保温球阀是采用活塞式气动执行器与夹套保温球阀组成，具有良好的保温保冷特性，且气动保温球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。夹套保温气动球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于气动保温球阀采用整体式结构，因而夹套保温气动球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
二、BQ641F气动保温球阀技术参数：
|
阀体形式
|
两段式铸造阀体(外焊接夹套保温)
|
|
公称通径
|
DN20～DN200
|
|
公称压力
|
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法兰标准
|
GB、JB、HG、JIS、ANSI、DIN
|
|
连接形式
|
法兰式
|
|
压盖型式
|
螺栓压紧式
|
|
适用温度
|
-40～+450℃
|
|
球体形式
|
"O"型球体
|
|
流量特性
|
近似快开特性
|
|
密封填料
|
柔性石墨填料等
|
三、BQ641F气动保温球阀执行机构：
|
执行器型号
|
GT、AT、ST、SR等系列气动执行机构
|
|
供气压力
|
0.4MPa～0.7MPa
|
|
气源接口
|
G1/4″、G1/8″、G3/8″、G1/2″
|
|
环境温度
|
﹣30℃～﹢70℃
|
|
作用形式
|
单作用执行机构：气关式（B）-失气时阀位开（FO）；气开式（K）-失气时阀位关（FC）
双作用执行机构：气关式（B）-失气时阀位保持（FL）；气开式（K）-失气时阀位保持（FL）
|
四、BQ641F气动保温球阀零件材料：
|
序号
|
零件名称
|
材质
|
|
C
|
P
|
R
|
|
1
|
夹套
|
25
|
SUS304
|
SUS304
|
|
2
|
阀座
|
WCB
|
SUS304
|
SUS316
|
|
3
|
阀体
|
25
|
SUS304
|
SUS316
|
|
4
|
密封圈
|
RPTFE、PTFE、对位聚苯
|
|
5
|
球体
|
SUS304
|
SUS304
|
SUS316
|
|
6
|
阀杆
|
1Cr13
|
SUS304
|
SUS316
|
|
7
|
填料
|
柔性石墨 、RPTFE、PTFE
|
|
8
|
填料压盖
|
WCB
|
SUS304
|
SUS316
|
五、BQ641F气动保温球阀制造标准：
|
设计标准
|
ASME B 16.34 GB/T12224
|
|
结构长度
|
ASME B 16.10 GB/T12221
|
|
连接法兰
|
ASME B 16.5、JB/T 79
|
|
试验和检验
|
JB/T9092 API 598
|
|
适用介质
|
重油、胶类等易凝固介质
|
六、BQ641F气动保温球阀主要性能规范：
|
试验压力(MPa)
|
公称压力(MPa)
|
压力级(class)
|
JIS(K)
|
|
1.6
|
2.5
|
4
|
6.4
|
10
|
150
|
300
|
600
|
10K
|
20K
|
|
强度试验
|
2.4
|
3.75
|
6
|
9.6
|
15
|
3
|
7.5
|
16.5
|
2.4
|
3.8
|
|
密封试验
|
1.76
|
2.75
|
4.4
|
7.04
|
11
|
2.2
|
5.5
|
12.1
|
1.5
|
2.8
|
|
气密试验
|
0.4～0.7MPa
|
七、BQ641F气动保温球阀外形尺寸图：
|
公称通径（DN）
|
d
|
L
|
D
|
E
|
Q
|
H
|
W
|
管螺纹
|
|
（mm）
|
（in）
|
（mm）
|
（in）
|
P
|
|
20
|
3/4"
|
19
|
117
|
40
|
1 1/2"
|
58.5
|
147
|
101
|
170
|
G3/4"
|
|
25
|
1"
|
25
|
127
|
50
|
2"
|
62.5
|
156
|
106
|
170
|
G3/4"
|
|
40
|
1 1/2"
|
38
|
165
|
65
|
2 1/2"
|
63.5
|
181
|
125
|
250
|
G3/4"
|
|
50
|
2"
|
51
|
178
|
80
|
3"
|
68
|
218
|
135
|
250
|
G3/4"
|
|
80
|
3"
|
76
|
229
|
150
|
6"
|
82
|
275
|
193
|
350
|
G3/4"
|
|
100
|
4"
|
102
|
254
|
200
|
8"
|
83
|
300
|
265
|
420
|
G3/4"
|
|
150
|
6"
|
152
|
292
|
250
|
10"
|
95
|
403
|
355
|
1000
|
G3/4"
|
|
200
|
8"
|
203
|
330
|
300
|
12"
|
100
|
495
|
410
|
1300
|
G3
|
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
本公司主导产品包括：调节阀及附件、气动阀门、电动阀门、真空阀门、通用阀门、美标阀门、德标阀门、日标阀门以及进口阀门等。如：气动调节阀、气动球阀、气动蝶阀、电动调节阀、电动球阀、电动蝶阀、减压阀、安全阀、调节阀、隔膜阀、电磁阀、针型阀、呼吸阀、阻火器等，调节阀及附件包含有：电动调节阀、气动调节阀、自力式调节阀、手动调节阀、气动薄膜执行机构、电动执行机构、电气阀门定位器、电动阀门调节模块等。通用阀门包含有：电磁阀、针型阀、安全阀、减压阀、闸阀、截止阀、球阀、蝶阀、止回阀、水力控制阀、柱塞阀、旋塞阀、隔膜阀、过滤器、疏水阀、排气阀、平衡阀及代理进口阀门等。电磁阀包含有：水用电磁阀、蒸汽电磁阀、燃气电磁阀、空气电磁阀、真空电磁阀、高温电磁阀等。美标阀门包含有、闸阀、截止阀、球阀、蝶阀、等。同时，公司可按照客户的要求进行非标产品的设计、制造、加工。沪山阀门制造（上海）有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的知名度及影响力。产品一直供不应求，畅销国内外市场。
沪山阀门制造（上海）有限公司(原上海沪山阀门装配厂)创建于 1985年，现有员工 526 人，各类技术人员 164 人，其中教授级高级工程师5人。下设精密铸造、热锻压、热处理、焊接、金属切割加工、精加工、装配、性能测试等十多个车间；具有锻造阀门、铸造法门、特种阀门三大产品系列一千多个规格品种。
拥有数控加工中心、等离子焊接、全自动气体保护焊接、半自动真空熔焊、超频真空热处理、车球专用数控车床、高效加工专机、理化和探伤检测设备等 300 多台套。设备配置齐全、加工检测手段完备，年生产能力达 2 万吨，在同行业处于领先地位。
我公司生产的产品经国家质量监督机构进行性能指标综合测试，获得质量监督机构的认可，先后获得国家质量检验认证、国家压力管道元件安全注册认证、ISO9001:2008 质量管理体系认证、欧盟 &
