【产品用途】

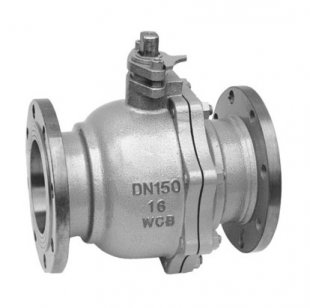

Q41F法兰浮动球阀用于Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介 质。
【产品特点】
1、在各种阀门中，浮动球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
【结构简图】
图中数字含义：1表示阀体，2表示阀盖，3表示双头螺柱，4表示螺母，5表示垫圈，6表示球体，7表示阀座，8表示阀座支承圈，9表示阀座弹簧，10表示 阀座密封圈，11表示阀杆，12表示止推轴承，13表示阀杆填料，14表示填料压环，15表示填料压盖，16表示螺钉，17表示定位板。
【性能参数】
| 法兰浮动球阀型号 |
Q41F-16C |
Q41F-16P |
|
| 工作压力(MPa) | 1.6~2.5 | ||
| 适用温度(℃) | ≤180 | ||
| 适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | |
| 材料 | 阀体、阀盖 | 碳素钢铸钢 | 铬镍系不锈钢 |
| 球体、阀杆 | 铬/铬镍/铬镍钼系不锈钢 | 铬镍系不锈钢 | |
| 密封圈 | 柔性石墨垫圈/316+柔性石墨垫圈 | ||
| 填料 | 聚四氟乙烯 | ||
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
注释：上述表格中的尺寸和重量的数据是在公称压力1.6MPa下；
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、法兰浮动球阀价格等详情!
