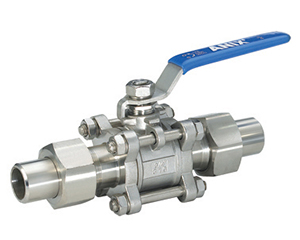

【阀门介绍】
【结构简图】
图中数字解析：1表示阀体，2表示下阀杆座，3、6、12、18表示O型圈，4表示下轴衬，5表示平面轴衬，7表示阀盖，8表示球体，9表示压板圈，10 表示弹簧，11表示防火垫，13表示阀座，14密封圈，15表示上轴衬，16表示平面轴衬，17表示上阀杆座，19表示阀座注脂阀，20表示阀杆注脂 阀，21表示阀杆，22表示填料，23表示压盖，24表示螺钉，25表示排泄阀。
【性能参数】
公称压力：1.6-6.4MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体(W、O、G)
螺纹类型：G、NPT、BSPT、BSP、DI259/2999
【连接尺寸及重量】
| SIZE | 1/4'' | 143/8'' |
17.5 1/2'' |
3/4'' | 1'' | 1-1/4'' | 1-1/2'' | 2'' | 2-1/2'' | 3'' | 4'' |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 60 | 60 | 70 | 85 | 95 | 110 | 130 | 150 | 190 | 210 | 268 |
| H | 50 | 50 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106 |
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、焊接球阀价格等详情!
