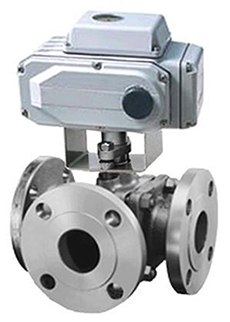

【三通球阀用途】
Q44F三通球阀、 Q45F三通球阀、Q644F气动三通球阀、Q645F气动三通球阀、Q944f法兰三通球阀、Q945F不锈钢三通球阀适用于在对腐蚀或非腐蚀性液体、 气体、粉末介质实现切换、混合和分流;开闭过程中，流路通畅减小了压力损失，操作省力、维修方便;五种流向类型满足不同工艺要求，可进行手、气动、电动控 制。
【三通球阀特点】
1、阀座可设计成四面座浮动球和固定球，流态稳定，密封可靠;
2、结构可设计成侧装式和顶装式，双向密封设计;流向切换绝无串流;
3、防飞出阀杆设计;
4、防静电设计;
5、两位(开和关位置)锁定设计。
【执行标准】
设计规范： GB/T 12237 API 6D API 608 BS 5351
结构长度： GB/T 12221 ASME B16.10
法兰连接： GB/T 9113 ASME B16.5
试验与检验：GB/T 13927 API 598 API 6D
【结构爆炸图】
【外形尺寸及重量】
CLASS150、PN1.6MPa公称压力下：
| DN | NPS | L | do | H | H1 | H2 | Lo | W | 重量(kg) |
| 15 | 1/2 | 140 | 13 | 90 | 70 | / | 160 | / | 3 |
| 20 | 3/4 | 150 | 15 | 106 | 86 | / | 230 | / | 4 |
| 25 | 1 | 160 | 25 | 109 | 88 | / | 230 | / | 6 |
| 32 | 1 1/4 | / | 32 | 125 | 106 | / | 400 | / | 10 |
| 40 | 1 1/2 | 210 | 38 | 149 | 132 | / | 400 | / | 14 |
| 50 | 2 | 220 | 51 | 154 | 137 | / | 400 | / | 20 |
| 65 | 2 1/2 | 250 | 64 | 189 | 162 | / | 700 | / | 25 |
| 80 | 3 | 260 | 76 | 198 | 170 | / | 700 | / | 32 |
| 100 | 4 | 330 | 102 | 254 | 229 | / | 1050 | / | 45 |
| 125 | 5 | 430 | 127 | 273 | 247 | / | 1050 | / | / |
| 150 | 6 | 510 | 152 | / | / | 314 | / | 450 | / |
| 200 | 8 | 580 | 203 | / | / | 430 | / | 600 | / |
| 250 | 10 | 670 | 250 | / | / | 475 | / | 600 | / |
CLASS300、PN2.5MPa、PN4.0MPa公称压力下：
| DN | NPS | L | do | H | H1 | H2 | Lo | W | 重量(kg) |
| 15 | 1/2 | 140 | 13 | 90 | 70 | / | 160 | / | 3 |
| 20 | 3/4 | 165 | 15 | 106 | 86 | / | 230 | / | 4 |
| 25 | 1 | 165 | 25 | 109 | 88 | / | 230 | / | 6.5 |
| 32 | 1 1/4 | 220 | 32 | 125 | 106 | / | 400 | / | 11 |
| 40 | 1 1/2 | 250 | 38 | 149 | 132 | / | 400 | / | 15 |
| 50 | 2 | 260 | 51 | 154 | 137 | / | 400 | / | 21.5 |
| 65 | 2 1/2 | 320 | 64 | 189 | 162 | / | 700 | / | / |
| 80 | 3 | 320 | 76 | 198 | 170 | / | 700 | / | 35 |
| 100 | 4 | 370 | 102 | 254 | 229 | / | 1050 | / | 49 |
| 125 | 5 | 510 | 127 | 273 | 247 | / | 1050 | / | / |
| 150 | 6 | 510 | 152 | / | / | 314 | / | 450 | / |
| 200 | 8 | 580 | 203 | / | / | 430 | / | 600 | / |
| 250 | 10 | 670 | 250 | / | / | 475 | / | 600 | / |
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们!
