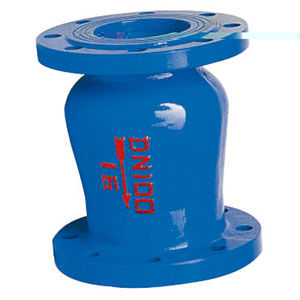

【阀门介绍】
【基本型号】
常见的静音止回阀基本型号有H42T-10、H42X-10、H42T-16、H42X-16、H42T-25Q、H42X-25Q等。
【性能参数】
公称通径：DN50mm~DN500mm；
公称压力：PN1.0MPa、PN1.5MPa、PN2.5MPa；
零件材料：灰铸铁、不锈钢、铸钢、球墨铸铁等。
【结构示意图】
【主要外形尺寸】
| DN | L |
| 50mm | 120mm |
| 65mm | 150mm |
| 80mm | 180mm |
| 100mm | 240mm |
| 125mm | 300mm |
| 150mm | 350mm |
| 200mm | 450mm |
| 250mm | 500mm |
| 300mm | 550mm |
| 350mm | 575mm |
| 400mm | 600mm |
| 450mm | 650mm |
| 500mm | 700mm |
注释：表格中的L在本页中的结构示意图已标注。
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情。
