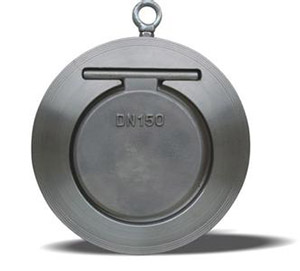

【产品介绍】
【阀门型号】
常见的对夹圆片式止回阀型号有h74x-10、h74h-10、h74x-16、h74h-16、h74x-25、h74h-25、h74x-40、h74h-40等。
【结构简图】
【性能参数】
公称通径：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600。
公称压力：1.0MPa、1.6MPa、2.5MPa、4.0MPa。
适用温度：硬密封则小于等于400摄氏度，软密封则小于等于250摄氏度。
适用介质：水、油、酸碱等液体。
零件材料：阀体、阀瓣主要有碳钢、不锈钢、铜；密封圈主要有丁腈橡胶、三元丙橡胶、聚四氟乙烯。
【外形尺寸】
| DN | d | L | D | ||||
| I型 | II型 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | ||
| 50 | 25 | 15 | 22 | 109 | 109 | 109 | 109 |
| 65 | 38 | 15 | 22 | 129 | 129 | 129 | 129 |
| 80 | 46 | 15 | 22 | 144 | 144 | 144 | 144 |
| 100 | 72 | 15 | 24 | 164 | 164 | 170 | 170 |
| 125 | 95 | 16 | 26 | 194 | 194 | 186 | 186 |
| 150 | 114 | 19 | 29 | 221 | 221 | 226 | 226 |
| 200 | 140 | 29 | 43 | 275 | 275 | 286 | 293 |
| 250 | 188 | 29 | 43 | 330 | 331 | 343 | 355 |
| 300 | 216 | 38 | 50 | 380 | 386 | 403 | 420 |
| 350 | 263 | 41 | 52 | 440 | 446 | 460 | 477 |
| 400 | 305 | 51 | 62 | 491 | 498 | 517 | 549 |
| 450 | 356 | 51 | 62 | 541 | 558 | 567 | 574 |
| 500 | 406 | 65 | 80 | 596 | 620 | 627 | 631 |
| 600 | 482 | 70 | 90 | 698 | 737 | 734 | 750 |
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情。
