Q611F气动内螺纹球阀
- 价 格：
面议 /
台
- 供 应 地：上海上海市
- 发布公司：沪山阀门制造（上海）有限公司
- 产品型号：Q611F
- 品 牌：上海沪山
- 发布日期：2015/11/13 19:29:39
- 联系人QQ：178876695
详细说明
气动内螺纹球阀
http://www.hsfamen.com/qiufa/2015/1111/206.html
|
|
产品名称：
|
气动内螺纹球阀
|
|
产品型号：
|
Q611F
|
|
产品口径：
|
DN6-DN100
|
|
产品压力：
|
1.6MPa-6.4MPa
|
|
产品材质：
|
碳钢、不锈钢
|
|
联系电话：
|
021-31007323
|
|
联系传真：
|
021-33321522
|
|
Email：
|
hushanfamen@126.com
|
|
联系人：
|
周生
|
|
联系手机：
|
18818008975
|
|
QQ：
|
178876695
|
|
公司名：
|
沪山阀门制造（上海）有限公司
|
|
帐号：
|
03416900040041464
|
|
税号：
|
310115312539830
|
|
售后承诺：
|
质保一年，质量三包：包修、包换、包退。
|
|
|
一、Q611F气动内螺纹球阀简介：
Q611F气动内螺纹球阀气动执行器采用新型AT/GT系列气动执行器，其结构获得国家实用新型专利，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。
Q611F气动内螺纹球阀是由双（单）作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二片式、三片式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。
二、Q611F气动内螺纹球阀工作原理：
Q611F气动内螺纹球阀是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。
三、Q611F气动内螺纹球阀产品特点：
1、可在顶部、底部安装手动操作机构。
2、齿轮式双活塞，输出力矩大，体积小。
3、气缸选用铝金材料，重量轻、外形美观。
4、阀座采用弹性密封结构，密封可靠，启闭轻松。
5、IS05211标准连接为产品的安装更换提供了方便。
6、阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。
7、球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
8、执行器可选带电讯号反馈指示及各类附件以实现自动化操作（可选防爆）。
【可选择附件】：
1、切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
2、调节型附件：电气定位器、气动定位器、电气转换器。
3、气源处理附件：空气过滤减压阀、气源处理三联件。
4、手动机构：HVSD手操机构
四、Q611F气动内螺纹球阀产品实拍：
|
|
|
Q611F气动内螺纹球阀（二片式开关型）
|

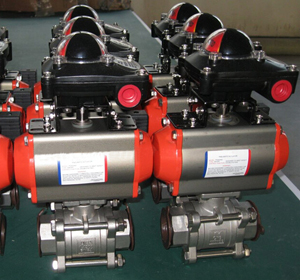

Q611F气动内螺纹球阀（三片式调节型）
|
五、Q611F气动内螺纹球阀主要技术参数：
1、阀体
|
阀体形式
|
内螺纹精铸阀体
|
|
公称通径
|
DN6～100mm
|
|
公称压力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
|
|
连接形式
|
管螺纹(G)、锥螺纹(NPT)
|
|
阀盖形式
|
一体式
|
|
压盖型式
|
压帽拧紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
2、阀内件
3、执行机构
|
执行器型号
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-20～+90℃
|
|
作用形式
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
4、主要阀体结构图
|
|
|
三片式气动球阀(阀体)
|
二片式气动球阀(阀体)
|
六、Q611F气动内螺纹球阀主要零件材料：
|
1
|
左阀体
|
WCB、CF8、CF8M、CF3M
|
|
2
|
阀座
|
PEFE、PPL、304、316
|
|
3
|
球体
|
WCB、CF8、CF8M、CF3M
|
|
4
|
密封圈
|
PTFE/金属石墨缠绕垫片
|
|
5
|
右阀体(中阀体)
|
WCB、CF8、CF8M、CF3M
|
|
6
|
阀杆
|
2Cr13304、316、316L
|
|
7
|
填料压盖
|
WCB、CF8、CF8M、CF3M
|
七、Q611F气动内螺纹球阀主要性能指标：
|
公称通径DN(mm)
|
6
|
8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
允许压差(MPa)
|
≤ 公称压力
|
|
动作范围
|
0～90°
|
|
泄露量Q
|
软密封为零泄露；金属密封符合ANSI B16.104 IV级标准
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
回差
|
带定位器：小于全行程的2%
|
八、Q611F气动内螺纹球阀主要性能参数：
|
试验压力(Mpa)
|
公称压力(Mpa)
|
压力级(class)
|
JIS(K)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
气密试验
|
0.5～0.7
|
九、Q611F气动内螺纹球阀主要外形及连接尺寸：
|
公称通径
|
内螺纹连接
|
|
mm
|
inch
|
D
|
L
|
H
|
G
|
A
|
|
10
|
3/8
|
10
|
60
|
157
|
3/8″
|
140
|
|
15
|
1/2
|
15
|
75
|
168
|
1/2″
|
140
|
|
20
|
3/4
|
20
|
80
|
170
|
3/4″
|
140
|
|
25
|
1
|
25
|
90
|
180
|
1″
|
140
|
|
32
|
11/4
|
32
|
110
|
185
|
11/4″
|
164
|
|
40
|
11/2
|
38
|
125
|
200
|
11/2″
|
164
|
|
50
|
2
|
50
|
144
|
210
|
2″
|
190
|
|
65
|
21/2
|
64
|
186
|
230
|
21/2″
|
210
|
|
80
|
3
|
78
|
206
|
250
|
3″
|
247
|
|
100
|
4
|
98
|
240
|
270
|
4″
|
247
|
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询我司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询我司技术部门索取最新数据。
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
本公司主导产品包括：调节阀及附件、气动阀门、电动阀门、真空阀门、通用阀门、美标阀门、德标阀门、日标阀门以及进口阀门等。如：气动调节阀、气动球阀、气动蝶阀、电动调节阀、电动球阀、电动蝶阀、减压阀、安全阀、调节阀、隔膜阀、电磁阀、针型阀、呼吸阀、阻火器等，调节阀及附件包含有：电动调节阀、气动调节阀、自力式调节阀、手动调节阀、气动薄膜执行机构、电动执行机构、电气阀门定位器、电动阀门调节模块等。通用阀门包含有：电磁阀、针型阀、安全阀、减压阀、闸阀、截止阀、球阀、蝶阀、止回阀、水力控制阀、柱塞阀、旋塞阀、隔膜阀、过滤器、疏水阀、排气阀、平衡阀及代理进口阀门等。电磁阀包含有：水用电磁阀、蒸汽电磁阀、燃气电磁阀、空气电磁阀、真空电磁阀、高温电磁阀等。美标阀门包含有、闸阀、截止阀、球阀、蝶阀、等。同时，公司可按照客户的要求进行非标产品的设计、制造、加工。沪山阀门制造（上海）有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的知名度及影响力。产品一直供不应求，畅销国内外市场。
沪山阀门制造（上海）有限公司(原上海沪山阀门装配厂)创建于 1985年，现有员工 526 人，各类技术人员 164 人，其中教授级高级工程师5人。下设精密铸造、热锻压、热处理、焊接、金属切割加工、精加工、装配、性能测试等十多个车间；具有锻造阀门、铸造法门、特种阀门三大产品系列一千多个规格品种。
拥有数控加工中心、等离子焊接、全自动气体保护焊接、半自动真空熔焊、超频真空热处理、车球专用数控车床、高效加工专机、理化和探伤检测设备等 300 多台套。设备配置齐全、加工检测手段完备，年生产能力达 2 万吨，在同行业处于领先地位。
我公司生产的产品经国家质量监督机构进行性能指标综合测试，获得质量监督机构的认可，先后获得国家质量检验认证、国家压力管道元件安全注册认证、ISO9001:2008 质量管理体系认证、欧盟 &
