美标Y型过滤器

http://www.hsfamen.com/guolvqi/2015/1109/171.html

	产品名称：	美标Y型过滤器
	产品型号：	GL41H
	产品口径：	DN15-DN600
	产品压力：	150Lb-600Lb
	产品材质：	碳钢、不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，质量三包：包修、包换、包退。

一、美标Y型过滤器简介：
美标Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。
二、美标Y型过滤器标准：
1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。
三、美标Y型过滤器主要性能规范：

磅级		150Lb	300Lb	600Lb
试验压力	壳体试验	3.0MPa	6.5MPa	15MPa
适用温度		-29～425℃
适用介质		水、油、天然气

四、美标Y型过滤器主要零件材料：

零件名称	材料
阀体	碳钢、不锈钢、黄铜
滤网盖	碳钢、不锈钢、黄铜
滤芯网	不锈钢
密封件材质	柔性石墨、聚四氟乙烯

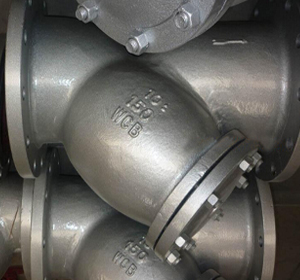

五、美标Y型过滤器产品实拍：

六、美标Y型过滤器主要连接尺寸：

公称型号	公称通径	d	L	o	c	n-φ	g	t
150Lb	1/2"	13	130	89	60.5	4-15	35	16
	3/4"	19	150	98	70	4-15	43	18
	1"	25.4	160	108	79.5	4-15	51	18
	11/4"	32	180	117	89	4-15	64	18
	11/2"	38.1	200	127	98.5	4-15	73	18
	2"	51	230	152	120.5	4-19	92	20
	11/2"	64	290	178	139.5	4-19	105	22
	3"	76	310	190	152.5	4-19	127	24
	4"	102	350	229	190.5	8-19	157	24
300Lb	1/2"	13	130	95	66.5	4-15	35	16
	3/4"	19	150	117	82.5	4-19	43	16
	1"	25.4	160	124	89	4-19	51	18
	11/4"	32	180	133	98.5	4-19	64	19
	11/2"	38.1	200	156	114.5	4-22	73	21
	2"	51	230	165	127	8-19	92	23
	11/2"	64	290	190	149	8-22	105	26
	3"	76	310	210	168.5	8-22	127	29
	4"	102	350	254	200	8-22	157	32

七、美标过滤器滤网目数及过滤精度：

目数	孔径mm	粒度μm	目数	孔径mm	粒度μm	目数	孔径mm	粒度μm
4	4.75	4750	50	0.3	297	650	0.021	21
5	4	3900	60	0.25	250	800	0.019	19
6	3.35	3350	70	0.212		1000	0.015	15
7	2.8	2800	80	0.18	178	1100	0.013	13
8	2.36	2360	100	0.15	150	1300	0.011	11
10	2	2000	120	0.125	124	1600	0.01	10
12	1.7	1700	140	0.106	104	1800	0.008	8
14	1.4	1400	170	0.09	89	2000	0.0065	6.5
16	1.18	1180	200	0.074	74	2500		5.5
18	1	880	230	0.063	61	3000		5
20	0.85	840	270	0.053	53	3500		4.5
25	0.71	710	300	0.04	48	4000		3.4
30	0.6	590	325	0.045	44	5000		2.7
35	0.5	500	400	0.038	38	6000		2.5
40	0.425	420	460	0.03	30	7000		1.25
45	0.355	350	540	0.026	26
