电动超薄型球阀
- 价 格：
面议 /
- 供 应 地：上海上海市
- 发布公司：沪山阀门制造（上海）有限公司
- 产品型号：电动超薄型球阀
- 品 牌：沪山阀门
- 发布日期：2015/11/12 16:20:52
- 联系人QQ：178876695
详细说明
电动超薄型球阀
http://www.hsfamen.com/qiufa/2015/1110/189.html
|
|
产品名称：
|
电动超薄型球阀
|
|
产品型号：
|
Q971F
|
|
产品口径：
|
DN15-DN150
|
|
产品压力：
|
1.6MPa-6.4MPa
|
|
产品材质：
|
碳钢、不锈钢
|
|
联系电话：
|
021-31007323
|
|
联系传真：
|
021-33321522
|
|
Email：
|
hushanfamen@126.com
|
|
联系人：
|
周生
|
|
联系手机：
|
18818008975
|
|
QQ：
|
178876695
|
|
公司名：
|
沪山阀门制造（上海）有限公司
|
|
帐号：
|
03416900040041464
|
|
税号：
|
310115312539830
|
|
售后承诺：
|
质保一年，质量三包：包修、包换、包退。
|
|
|
一、Q971F电动超薄型球阀产品概述：
电动超薄型球阀（电动对夹球阀）由DSR型电动执行器及超薄球阀组成，电动超薄型球阀（电动对夹球阀）和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。通常电动对夹球阀适用于安装位置比较短的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。
二、Q971F电动超薄型球阀主要技术参数：
1、电动超薄型球阀阀体
|
阀体形式
|
电动超薄型球阀直通铸造超短阀
|
|
公称通径
|
DN15～150mm
|
|
公称压力
|
PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K
|
|
法兰标准
|
JIS、ANSI、GB、JB、HG等
|
|
连接形式
|
对夹式、法兰式
|
|
压盖型式
|
螺母压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
2、电动超薄型球阀阀内件
3、电动超薄型球阀执行机构
|
执行器型号
|
DSR系列角行程执行机构
|
|
主要技术参数
|
电源：AC200/220V，50/60Hz、输出力矩：50N·M～2000N·M、动作范围：0～90°，0～360°
|
|
动作时间：15秒/30秒/60秒、保护装置：过热保护、手动操作：同附带手柄操作、限位：电气、机械二重限位
|
|
防护等级：相当于IP-65、位置测量：可选装开关或电位计、驱动电机：8W/E、进线接口：PE1/2〞进线线锁
|
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
三、Q971F电动超薄型球阀主要性能指标：
|
公称通径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
允许压差
|
≤ 公称压力（MPa）
|
|
动作范围
|
0～90°，0～360°
|
|
泄露量Q
|
按GB/T4213-92，小于额定KV0.01%
|
|
基本误差
|
±1%
|
|
回差
|
±1%
|
|
死区
|
≤1%（可调）
|
|
可调范围
|
250：1
|
350：1
|

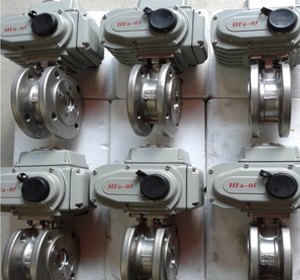

四、Q971F电动超薄型球阀产品实拍：
五、Q971F电动超薄型球阀主要零件材料：
|
1
|
阀体
|
WCB、CF8、CF8M、CF3M
|
|
|
2
|
压圈
|
2Cr13、304、316
|
|
3
|
阀座
|
PEFE、PPL、304、316
|
|
4
|
球体
|
2Cr13、304、316
|
|
5
|
阀杆
|
2Cr13、304、316
|
|
6
|
密封填料
|
PTFE/柔性石墨
|
|
7
|
螺母压盖
|
2Cr13、304、316
|
六、Q971F电动超薄型球阀主要外形及连接尺寸：
|
公称通径 DN（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
L
|
108
|
112
|
114
|
127
|
140
|
140
|
152
|
165
|
178
|
190
|
216
|
|
H
|
112
|
115
|
120
|
140
|
170
|
180
|
210
|
240
|
290
|
320
|
350
|
|
D
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
520
|
580
|
|
D1
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
|
A
|
根据阀门压力大小而定。配置机型不同，外形尺寸也不相同。可进入电动执行器页面查阅。
|
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
本公司主导产品包括：调节阀及附件、气动阀门、电动阀门、真空阀门、通用阀门、美标阀门、德标阀门、日标阀门以及进口阀门等。如：气动调节阀、气动球阀、气动蝶阀、电动调节阀、电动球阀、电动蝶阀、减压阀、安全阀、调节阀、隔膜阀、电磁阀、针型阀、呼吸阀、阻火器等，调节阀及附件包含有：电动调节阀、气动调节阀、自力式调节阀、手动调节阀、气动薄膜执行机构、电动执行机构、电气阀门定位器、电动阀门调节模块等。通用阀门包含有：电磁阀、针型阀、安全阀、减压阀、闸阀、截止阀、球阀、蝶阀、止回阀、水力控制阀、柱塞阀、旋塞阀、隔膜阀、过滤器、疏水阀、排气阀、平衡阀及代理进口阀门等。电磁阀包含有：水用电磁阀、蒸汽电磁阀、燃气电磁阀、空气电磁阀、真空电磁阀、高温电磁阀等。美标阀门包含有、闸阀、截止阀、球阀、蝶阀、等。同时，公司可按照客户的要求进行非标产品的设计、制造、加工。沪山阀门制造（上海）有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的知名度及影响力。产品一直供不应求，畅销国内外市场。
沪山阀门制造（上海）有限公司(原上海沪山阀门装配厂)创建于 1985年，现有员工 526 人，各类技术人员 164 人，其中教授级高级工程师5人。下设精密铸造、热锻压、热处理、焊接、金属切割加工、精加工、装配、性能测试等十多个车间；具有锻造阀门、铸造法门、特种阀门三大产品系列一千多个规格品种。
拥有数控加工中心、等离子焊接、全自动气体保护焊接、半自动真空熔焊、超频真空热处理、车球专用数控车床、高效加工专机、理化和探伤检测设备等 300 多台套。设备配置齐全、加工检测手段完备，年生产能力达 2 万吨，在同行业处于领先地位。
我公司生产的产品经国家质量监督机构进行性能指标综合测试，获得质量监督机构的认可，先后获得国家质量检验认证、国家压力管道元件安全注册认证、ISO9001:2008 质量管理体系认证、欧盟 &
