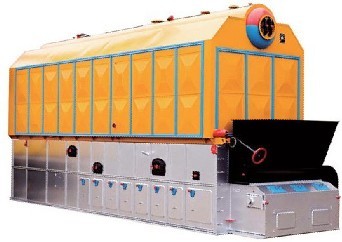

新型DZH型锅炉为单锅筒纵置式水火管锅壳式锅炉，燃烧设备为活动炉排。炉膛左右两侧水冷壁为射受热面，炉膛两翼为对流受热面，锅筒内布置螺纹烟管对流受热面，炉墙采用耐热混凝土整体浇注捣制成型新工艺，锅炉主机外侧为立体形护板外壳。
该型锅炉采用最新科研成果，如：拱型管板、螺纹烟管技术等，解决了过去锅壳式锅炉的管板裂纹，锅筒下部鼓包、水冷壁爆管、热效率低、出力不足、煤质适应性差等问题。
2、燃烧过程
燃料进入炉膛在炉排上燃烧，产生的烟气沿锅筒底部经由八字墙上的出口烟窗进入两翼对流管束，通过前烟箱进入螺纹烟管，经过省煤器、除尘器，由引风机抽引通过烟囱排入大气。
3、技术特点
（1）采用拱型管板与螺纹烟管组成锅筒，使锅筒由准钢性体变为准弹性体结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改为单回程，解决了管板裂纹的难题。
（2）锅筒下部由于布置了升管排，消除了锅筒底部的死水区，使泥渣不易沉积，锅筒高温区能得到良好的冷却，预防了锅筒下部鼓包。
（3）采用高效传热螺纹烟管，获得了强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。
（4）结构紧凑，与同类型锅炉比较，外形尺寸小，节省锅炉房基建投资。
（5）运行稳定、调整方便、出力足。
（6）采用螺纹烟管强化传热，提高了传热系数和热效率，由于烟气在管内有扰动作用。烟管内不易积灰，起到自清扫的作用。
（7）炉膛内的八字墙、出口烟窗部分均有一定降尘作用。使锅炉的原始排尘浓度控制在标准以下，保证了锅炉烟尘排放达到国家环保规定的指标。
（8）该锅炉达到国内同类产品的先进水平，适用于采暖、化工等领域。
4、产品出厂
（1）该型锅炉为整装出厂。
（2）鼓风机、引风机、省煤器、除尘器、电控台、水泵、阀门、仪表、烟风道接管等，按图纸配套出厂或按合同规定出厂。
（3）提供技术文件和随机图纸两份，产品质量合格证一份。
