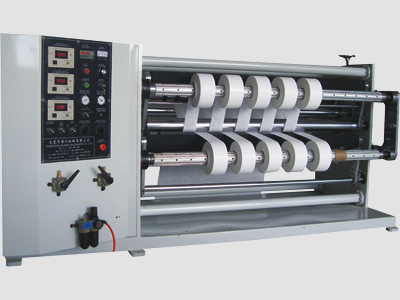

纸张分切机由机架、传动系统、收放料机械及张力控制装置、牵引构件、分切支架、废料收卷与排放装置等组成。它是将原材料分切成若干条独立单元，其工作原理是将原材料固定在放料上（见左图）放料轴的一端装有磁粉张力控制器来恒定原材料所需的张力，再经过一对橡胶辊来牵引原材料，经刀片切割成若干条。再经过各导辊导引至A、B收卷轴进行收卷成品。它的传动由主电机带动牵引橡胶辊及收料轴同步运转而达到牵引走料及成品收料的目的。
1.机架与传动系统：机架由左右墙板与撑挡以及放料机械组成.传动系统主要是用来牵引原料、收卷成品，它是由变频无极速度电机将动力通过电机V型带使牵引胶辊运转，主牵引胶辊与从动牵引胶辊紧贴而同步运转牵引原料行走，通过主动牵引辊带动下圆刀轴同步运转而达到更好的分切要求，通过下圆刀轴带动收卷A和收卷B进行同步运转，从而达到收料的目的。
2.收料机构及其张力装置：收料机构主要有链条、同步轮、磁粉离合器、以及气胀轴等机件组成.由一个单独电机控制两根收卷轴运转，只要调节磁粉离合器的电流，即可改变收料轴的张力大小。
3.牵引构件：牵引构件主要有一对牵引胶辊和若干条硬质氧化过的铝辊组成，起到牵收原料行走供成品收卷用.它的动力来源于电机通过V型带传递给主动牵引胶辊使其运转。
4.分切刀架：分切刀架有圆刀分切、直刀分切.操动手柄通过平面凸轮能使圆刀作微量的轴向移动调节圆刀刃口与垫套凹槽的剪切间隙。
5.废料收卷与排放：废料通过风管利用鼓风机的风力排放出去。
6.放料机构及自动纠偏：放料机构主要有放料轴，支撑块，气缸，底座，左右移动座等组成自动纠偏装置：有光电开头、纠偏导辊、左右支架、纠偏移动板，滚珠螺母和丝杆，同步电机及左右限位开关组成。
