SKF液压驱动法



用于球面滚子轴承和CARB®轴承精确的轴向驱动

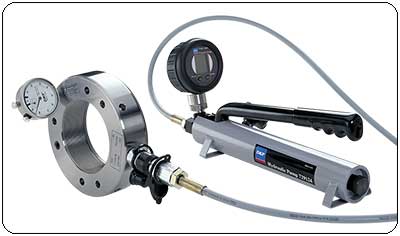

SKF液压驱动法（SKF  Drive-up  Method）是一种经过验证的、可以精确地将球面滚子轴承和CARB®轴承安装到锥形轴上的方法，是SKF的专利方法。通过从预先确定的位置控制轴承的轴向位移量，以达到正确的配合。该方法需要使用装有深度千分表的SKF  HMV..E液压螺母和装有高精度数字压力表的液压泵。
SKF已经为每种类型的轴承制作了专门的安装参数表，其中规定了所需安装压力。这样就能够精确定位轴承的起始点和测量出轴承的轴向位移。


  减少塞尺的使用
  大大节省安装球面滚子轴承和CARB®轴承的时间
  精确可靠的安装调整方法
  是安装密封球面滚子轴承和CARB®轴承的唯一恰当的方法



--------------------------------------------------------------------------------

SKF液压驱动法
  受专利保护
图1.

图2.  一个滑动面  图3.  一个滑动面

图4.  两个滑动面  图5.  两个滑动面

详细的使用步骤

1.    确保轴承尺寸与SKF  HMV..E螺母相匹配（否则必须调整表中的压力）
2.    确定在安装时是一个或两个滑动表面，参见图2  -  5。
3.    为配合面抹上一层薄的油，如SKF  LHMF  300，并小心地将轴承套到轴上
4.    向HMV..E液压螺母施加到表中提供的安装压力值，将轴承推动到起始位置。
监控液压泵上的压力表所指示的压力。
SKF液压泵729124  SRB适用于HMV  54E及其以下的液压螺母。SKF  TMJL  100SRB适合用于HMV  92E及其以下的液压螺母，而TMJL  50SRB适合用于HMV  200E及其以下的液压螺母。
作为备选方案，SKF数字式压力表TMJG  100D可直接装到液压螺母上。

5.    将轴承在锥轴上推进所需的行程Ss。
轴向位移最好通过深度千分表来监测。SKF液压螺母HMV..E已配有千分表。
通常，轴承安装时轴上必须有合适的干涉配合，并且有适当的剩余间隙。
在特殊工作条件下，如空心轴，要求有非常精确的剩余间隙，液压驱动就需要进行调整。SKF液压驱动法光盘可以计算在这些工作条件下的修正量。否则，请联系SKF或参登陆SKF安装拆卸指导说明网站skf.com/mount。


点击这里，显示驱动压力和轴向位移表


  订购信息

  订货号  产品描述
  HMV  ..E  （如HMV  54E）      公制螺纹液压螺母
  HMVC  ..E  （如HMVC  54E）  英制螺纹液压螺母
  HMV  ..E/A101  （如  HMV  54E/A101）    无螺纹的液压螺母
  729124  SRB
  （用于液压螺母≦  HMV  54E）    带数字式压力表的液压泵（MPa/psi）
  TMJL  100SRB
  （用于液压螺母≦  HMV  92E）    带数字式压力表的液压泵（MPa/psi）
  TMJL  50SRB
  （用于液压螺母≦  HMV  200E）    带数字式压力表的液压泵（MPa/psi）
  TMJG  100D      数字式压力表（MPa/psi）
  TMCD  10R      卧式深度千分表（0  –  10mm）
  TMCD  5P      立式深度千分表（0  –  5mm）
  TMCD  1/2R      卧式深度千分表（0  –  0.5英寸）


  液压泵技术参数

      729124  SRB    TMJL  100SRB  TMJL  50SRB
  最大压力  100  MPa      100  MPa      50  MPa
  每次流量  0.5  cm3      1.0  cm3    3.5  cm3
  储油罐容量  250  cm3      800  cm3      2,700  cm3
    注：上面所有的液压泵都完整配有数字式压力表、高压油管和快速接头。
