S-SY 手动试压泵_泵_石家庄因诺维科技有限公司

一、用途
S-SY型系列手动单缸试压泵（以下简称为泵），专供各类压力容器、管道、阀门、蒸汽锅炉等作试验和试验室中获得液体高压源的设备。工作介质为5℃-60℃的清水，乳化液以及运动粘度不大于45mm2/S的油品，本系列泵有8种型号。

二、技术参数
型号    额定工作压力Mpa/cm    每次流量ml/次    柱塞直径mm    柱塞行程mm    手柄最大施力
≤Ｎ    外形尽寸长×宽×高
mm    重量
Kg
S-SY/5    5    22    36    30    300    753×200×935    20
S-SY/6.3    6.3    22
S-SY/10    10    16    32
S-SY/16    16    10    22        360
S-SY/25    25    6.3    18
S-SY/40    40    4.0    14
S-SY/63    63    2.8    12        400    753×200×987
S-SY/80    80    1.8    10

三、结构和工作原理

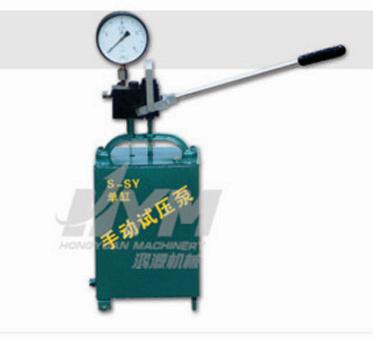

本泵为立式单柱塞往复式，由泵体、柱塞副、控制阀、卸压阀、手柄、支架、水箱和滑动足架等组成。
泵体用螺钉固定在支架上，支架与水箱盖一起用螺钉固定在水箱上，拉出水箱下端的滑动足架，使泵工作时保持稳定。
工作时，向上提动手柄，即带动柱塞向上移动，进水阀打开，泵体柱塞腔造成真空，水箱内的介质由于大气压力的作用，通过滤网、吸水管、进水阀而进入柱塞腔。当手柄向下压时，进水阀关闭，介质在柱塞的压力下，顶开出水阀，通过工作接管接头进入被试容器内。
泵的控制阀是泵与被试压容器间的截止阀，关闭此阀，即使泵与被试压容器压力隔开，试压时该阀必须打开。
卸压阀在试压初可开启排出泵内气体，正常出水开始试压时，需关闭此阀，试压完毕后，打开此阀，可卸压和排出泵内介质。
工作接管系把介质送至被试器件，该工作接头连接螺纹为M22×1.5-7H，密封垫片为Ø16×2.4的O型封圈。
