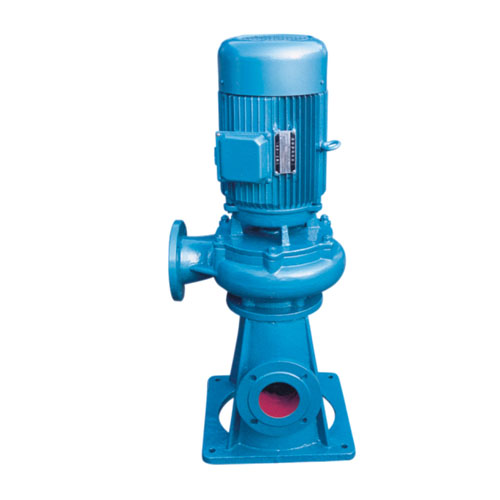

一、LW立式排污泵产品概述

1.　LW立式无堵塞排污泵大流道抗堵塞，大大提高污物通过能力，能通过泵口径的5倍大小的纤维物质和直径为泵口径约50%的固体颗粒。
2.　LW型系列立式无堵塞排污泵的设计合理，配套电机合理，效率高，节能效果显著。
3.　机械密封采用单道密封，材质为硬度耐磨耐腐碳化钨，具有耐用、耐磨等特点，可以使用安全连续运行8000小时以上。
4.　泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
5.　室外使用时，只需在电机风叶端加上防护罩，整机可置于室外工作。　　
6.　泵机为一体机构，故安装时无需校正。

二、WL立式污水泵产品特点

1、安全可靠、减少维修费用：经过平衡校验的转子部件及合理的轴承  布置有效地平衡了泵的径向力及轴向力，从而保证了机组能够长期稳定的运行，且具有振动小、噪音低。
2、过流能力强：顺畅的大流道，特殊的叶轮防堵设计，确保泵运行高效且无堵塞。
3、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

三、LW立式排污泵工作条件

流量：2～1500  m  3  /h
扬程范围：3～45m
额定转速n：970～2900r/min
介质温度：－15℃～+60℃
介质密度：≤1.3×10  3  kg/m  3
介质PH值：5～9
系统最高工作压力：≤0.6Mpa

四、结构简图

序号    部件名称    序号    部件名称
1    底座    5    电机
2    泵体    6    主轴
3    叶轮    7    机械密封
4    油室    8    叶轮螺母

LW立式排污泵性能参数
型　　号  口　径
mm  流　量
m3/h  扬　程
m  功　率
kw  转　速
r/min  效　率
%
25LW8-22-1.1立式排污泵32LW12-15-1.1立式污水泵40LW15-15-1.5污水泵40LW15-30-2.2立式排污泵50LW20-7-0.75无堵塞排污泵50LW10-10-0.75排污泵50LW20-15-1.5直立式排污泵50LW15-25-2.2排污泵  50LW18-30-3污水泵50LW25-32-5.5排污泵
50LW20-40-7.5立式污水泵  65LW25-15-2.2立式污水泵  65LW37-13-3污水泵  65LW25-30-4立式污水泵  65LW30-40-7.5排污泵  65LW35-50-11污水泵  65LW35-60-15立式排污泵  80LW40-7-2.2无堵塞排污泵  80LW43-13-3无堵塞污水泵  80LW40-15-4污水泵  80LW65-25-7.5排污泵  100LW80-10-4无堵塞排污泵  100LW110-10-5.5  100LW100-15-7.5
100LW85-20-7.5  100LW100-25-11  100LW100-30-15  100LW100-35-18.5
125LW130-15-11  120LW130-20-15  150LW145-9-7.5
150LW180-15-15  150LW180-20-18.5  150LW180-25-22  150LW130-30-22  150LW180-30-30  150LW200-30-37


WL立式污水泵结构说明

              LW型系列立式无堵塞排污泵为单吸蜗壳式泵.泵内装有无堵塞防缠绕型单(双)大流道叶轮，具有很好的通过能力。
              该系列泵具有两种结构形式.一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准立式电机。其结构图如下，每种结构形式具有两种底座连接形式，一是进口水平吸入，具有转角功能，可根据使用要求.进出口安放成0°、90°、180°、270°，，便于管路连接，  二是进口轴向吸入，便于立式安装。
