■流量制御弁■
主な形式  ：  ◆HF◆  ?  ◆HFD◆  ?  ◆HFDF◆


■
◆  可変絞り弁  ◆
HF*-CT
HF*-CF

■
◆  流量調整弁  ◆
HF2-PG
HF*-KG

■
◆  シャットオフ弁付流量調整弁  ◆
HFD
HFDF

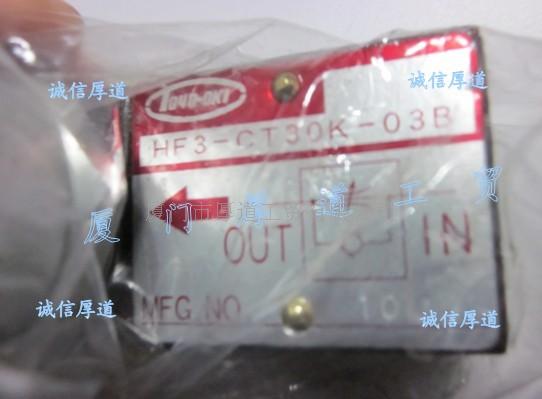

TOYOOKI丰兴流量控制阀——可变节流阀【HF】
该阀通过改变油的通过截面积对流量进行控制，但是，如果入口侧和出口侧的压力差出现变动，通过流量也会随之变化。
适用于入口侧和出口侧压力差变动小，允许流量稍有变化的位置。
带单向阀是，单向阀的开启压力为0.04MPA

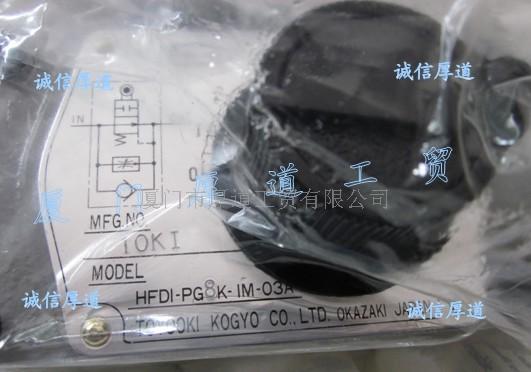

TOYOOKI丰兴带截止阀1级流量调整阀【HFD】
带压力补偿，带压力、温度补偿
该阀是由压力补偿的流量调整阀、截止阀、单向阀有机组合而成的复合阀。
用于对机床等设备的进给动作（快速进给——低速进给——快速返回）进行控制。
特点
1.小型集成化，特别适合用于对单功能机床和自动机床的进给进行控制。
2.带压力补偿，即使入口侧和出口侧的压力出现变动，也可以不受影响从而保持恒定的控制流量。
并且，如果带温度补偿，即使发生油温变化（粘性变化）也可以不受影响从而保持恒定的控制流量。
3.流量与刻度大致成比例。

注意：
●为了实现良好的压力补偿，请将入口侧和出口侧的压力差保持在0.6Mpa以上。
●请对阀安装面进行有阀面同等的3.2Z精加工。
●使用时，请将柱帽（凸轮）的头端角度设置在30°以下。另外，滚柱硬度为HRC48-52
●进行“慢速进给——快速返回”的进给动作控制时，请分别对内部泄油式的OUT侧、外部泄油式的DR侧施加
0.35Mpa左右的背压。
●下推力因背压而变化，如下图
公称    下推力（N）
02    154X背压Mpa+110
03    250X背压Mpa+125
04    310X背压Mpa+180
注意    规格中的下推力是背压为0时的数值

●在内部泄油式中构成高背压（出口（OUT）压力）回路会缩短滚柱或顶针的寿命，因此使用时请将容许背压设置在4MPA以下。
●用RC螺丝连接外部泄油管道时，请在外部泄油式的型号末尾注明-901（外螺纹管道）或-903（内螺纹管道）。
