振动筛、直线振动筛、直线筛、www.xdzdjx.com  新乡市鑫达振动设备有限公司价格最优！XD-525系列直线振动筛【厂家推荐】  直线振动筛的产品概述：

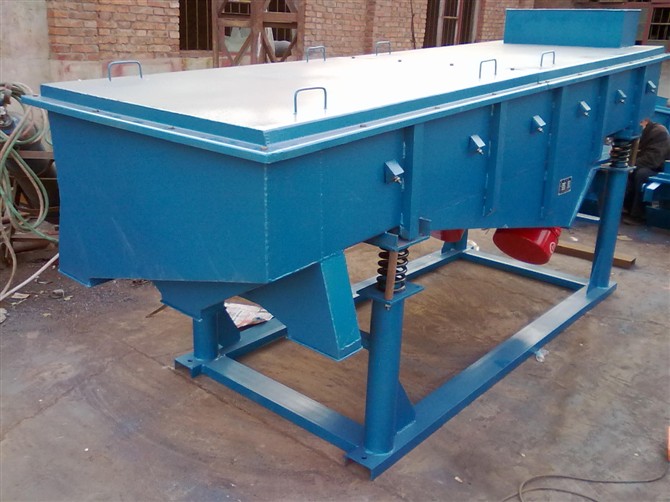

        DZSF直线振动筛为双振动电机驱动,是一种具有国际先进水平的中小型多层筛分机械,可单层或多层使用,最多可达到五层,筛框一般为木制结构,如果筛孔比较大,产量要求较高时筛框可制成钢质结构,若筛分腐蚀性物料,与物料接触部分采用不锈钢制作.直线振动筛(直线筛)配用的振动电机的安装方式可分为下振式和侧振式，减振器安装方式可分为座式和吊挂式。还可以根据用户需要进行特殊设计
DZSF直线振动筛工作原理:
        该系列直线筛为双振动电机驱动，利用振动电机激振的原理工作。当两台电机作同步、反向旋转时，其偏心块所产生的振动力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在振动力和物料自重力的联合作用下，使物料在筛面上被抛起跳跃式向前作直线运动，以合理匹配筛网达到筛分的目的,这就是直线振动筛的实际工作原理

直线筛适用范围：
        DZSF系列直线振动筛广泛应用于冶金粉末、化工、粮食、医药、肥料、磨料、陶瓷、煤炭、耐火材料、建筑材料等粉体及中小粒度物料的分级或分选。尤其适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分，最大给料粒度不大于10mm

直线振动筛技术参数
型号  筛面尺寸(mm)  筛面层数  网孔尺寸(目/in)  处理量(t/h)  振次(min)  双振幅(mm)  电机功率(kw)  振动方向角(°)  外形尺寸(长×宽×高)(mm)
ZSF520    1
2
3
1
2
3
4
5
6  2-200  0.05-5  960  6-7  2×0.4  45-60  2140×808×848
2ZSF520  500×2000  0.05-5  960  6-7  2×0.4  45-60  2199×808×878
3ZSF520  500×2500  0.03-5  1450  4-6  2×0.4  45  2256×808×938
ZSF525  0.06-8  960  5-7  2×0.4  45-60  2642×808×848
2ZSF525  0.06-8  1450  4-6  2×0.4  45  2699×808×878
3ZSF525  0.06-8  960  6-8  2×0.75  45-60  2750×808×938
4ZSF525  0.1-15  1450  5-7  2×0.4  45  2813×808×1000
5ZSF525  0.08-15  1450  5-7  2×0.4  45  2883×808×1060
6ZSF525  0.07-15  960  6-8  2×0.75  45-60  2953×808×1120
ZSF1020  1000×2000  1  0.12-20  960  6-8  2×0.75  45-60  2152×1320×900
2ZSF1020  2  0.11-20  960  5-7  2×0.75  45-60  2219×1320×960
3ZSF1020  1000×2000  3  2-200  0.10-2  960  5-7  2×0.75  45-60  2286×1320×1030
4ZSF1020  4  0.07-15  960  4-8  2×0.75  45-60  2353×1320×1100
5ZSF1020  5  0.07-15  960  4-8  2×1.5  45-60  2420×1320×1160
6ZSF1020  6  0.07-15  960  4-8  2×1.5  45-60  2487×1320×1220
ZSF1025  1000×2500  1  0.1-15  1450  5-7  2×0.4  45  2203×1320×900
2ZSF1025  2  0.08-15  1450  5-7  2×0.4  45  2269×1320×960
3ZSF1025  3  0.07-15  960  6-8  2×0.75  45-60  2336×1320×1030
ZSF830
2ZSF830
3ZSF830  800×3000  1
2
3  0.1-20  960  6-8  2×0.75  45-60  3080×1098×1120
0.1-20  960  6-8  2×0.75  45-60  3140×1098×1180
0.1-20  960  6-8  2×1.5  45-60  3200×1098×1240
ZSF1030  1000×3000  1  0.1-20  960  6-8  2×0.75  45-60  3152×1340×1120
2ZSF1030  2  0.1-20  960  6-8  2×1.5  45-60  3219×1340×1120
3ZSF1030  3  0.1-20  960  6-8  2×1.5  45-60  3286×1340×1120
ZSF1224  1200×2400  1  0.1-23  960  6-8  2×0.75  45-60  2480×1520×1100
2ZSF1224  2  0.1-23  960  6-8  2×0.75  45-60  2540×1520×1160
3ZSF1224  3  0.1-23  960  6-8  2×1.5  45-60  2600×1520×1220

安装设备前请参考直线振动筛(直线筛)使用说明书

常用筛网目数与粒径对照表
        目数，就是筛网的孔数，即每平方英寸上的孔的数目，目数越大，孔径越小，一般来说，目数×孔径(微米)=15000。比如，100目的筛网的孔径为150微米左右，500目的筛网的孔径是30微米左右。由于存在开孔率的问题，也就是因为编织网时用的丝的粗细的不同，不同的国家的标准也不一样，目前存在美国标准，英国标准和日本标准三种，基中英国和美国的相近，日本的差别比较大。我国使用的是美国标准，也就是可用上面给出的公式度算。
由此定义可以看出，目数的大小决定了筛网孔径的大小。而筛网孔径的大小决定了所过筛粉体的最大颗粒Dmax。所以，我们可以看出，400目的抛光粉完全有可以非常细，比如只有1—2微米，也完全有可能是10微米，20微米。因为，筛网的孔径是38微米左右，我们生产400目的抛光粉的D50就有20微米。
