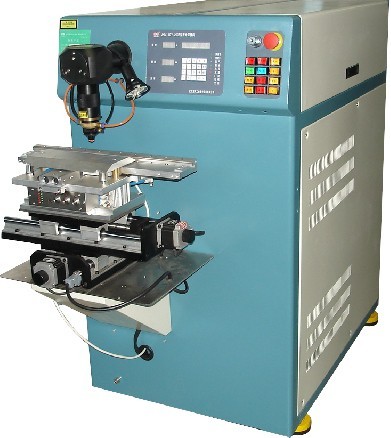

新型的激光焊接机找精密楚天

  • 价 格: 面议 /
  • 供 应 地:湖北省武汉市
  • 发布公司:精密楚天激光科技有限责任公司
  • 产品型号:
  • 品 牌:
  • 发布日期:2012/11/15 10:02:08
  • 联系人QQ:757625373 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


⒈  概述:
激光焊接机是应用激光器产生的波长为1064nm的脉冲激光经过扩束、反射、聚焦后辐射加工件表面,表面热量通过热传导向内部扩散,通过数字化精确控制激光脉冲的宽度、能量、峰值功率和重复频率等参数,使工件熔化,形成特定的熔池,从而实现对被加工件的激光焊接。
⒉  设备工作条件:
?    工作温度:15~30?C;
?    相对湿度:<70%
?    主机供电电源:    3相5线  380V  AC±5%,50Hz,15KVA
⒊设备主要特点:
激光焊接机由YAG激光器、脉冲激光电源、激光专用制冷冷却系统、光学聚焦系统、控制系统、电动工作台等几部分组成。各部分主要部件简介如下:
⑴  YAG激光器
组成部分    简  要  描  述
Nd+3:YAG晶体    尺寸:Φ7mm
聚光腔体    进口陶瓷反射腔
光具座    整体铸造,导轨式,T型槽安装结构
介质膜片    尺寸:?20mm
水冷光阑    Φ5mm,Φ6mm,Φ7mm,根据激光器的不同选择
脉冲氙灯    内径尺寸:Φ8mm,双灯结构
基准光源    红光半导体激光器,输出功率:?1mW
激光介质    Nd+3:YAG晶体
激光波长    1064  nm
平均输出功率    300W
最大输出功率    400W
激光脉冲宽度    0.1~20ms  连续可调
重复频率    1~300Hz  连续可调
最小光斑直径    0.3mm(视材质)
最大单脉冲能量    60J
激光能量不稳定度    ≤±2%
总体转换效率    ≤4%
连续工作时间    >24小时
保护功能    具有过流、过压保护及冷却系统联锁保护等功能

⑵  脉冲激光电源
组成部分    简  要  描  述
恒流充电模块    模块式结构
储能/放电模块    模块式结构
预燃模块    MOSFET开关电源方式
主控制单元    采用电脑控制

⑶  激光专用制冷冷却系统
组成部分    简  要  描  述
循环水泵    射流自吸式离心泵
制冷机组
换热蒸发器    盘管结构
流量开关    根据实际情况选择水箱功率及流量大小
温度控制仪    双温度控制,数字显示
液位控制    加装液位控制仪
最大制冷功率    8700W
冷却水流量:    ≥20L/min
环境温度:    5~40?C(随环境温度设定)
温度调节范围    20~25?C
温度稳定度:    ?2?C
循环水连续使用时间    3个月
设备最大输入功率    15KW
设备供电    380V/50Hz
⑷  光学聚焦系统
组成部分    简  要  描  述
光路系统    扩束镜    放大倍数:3倍
    光学保护镜    能承受0.6Mpa压力
聚焦系统    采用多片式显微大物镜结构,综合光学像差<0.02mm,焦距f=100mm,工作距:90mm。附带高性能同轴保护气体喷嘴及侧吹气体,以保证获得外观光亮的焊缝。

⑸  控制系统
组成部分    简  要  描  述      备 注
控制系统    电脑控制,两轴联动。    专用板卡
操作面板    具有自动运行/手动运行
?    控制系统:  用电脑控制步进电机驱动器和电机,实现空间坐标和激光开关的自动控制;
?    可直接手动操作设备。用手动操作控制步进电机运动,用手动操作激光电源控制激光器工作。
?    当激光水冷系统失效时,自动切断激光电源主回路以保护激光器。
?    控制系统须设置紧急情况保护功能

⑹  工作台:X、Y轴精密电动工作台的行程为:200×200mm,步进电机驱动。
有效行程    200×200mm
驱动方式    步进
重复定位精度    ±0.02mm
最大速度    40mm/s
最大中心负载    20kg
