球阀厂家产品概述
球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.本厂球阀系列为Q41型,为对开二片结构形式.

1、采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏。
2、球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性。
3、采用全塑料衬里工艺，耐介质的强腐蚀。

设计规范
遵循GB/T  12237，API  6D标准

驱动方式

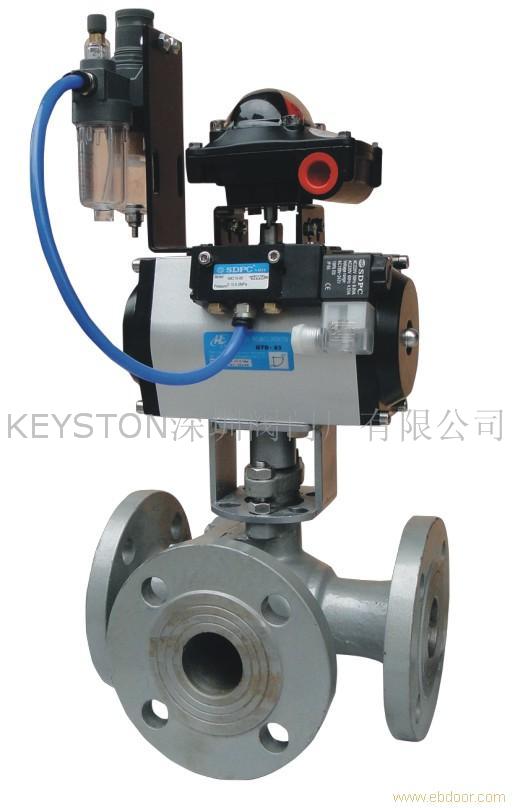

手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀

球阀厂家产品主要零部件材料表
序号  零件名称  灰铸铁  铸钢  不锈耐酸铸钢  超低碳不锈耐酸铸钢
Z  C  P  R  PL  RL
1  阀体/阀盖  HT250  WCB  CF8  CF8M  CF3  CF3M
2  球体/阀杆  WCB  CF8  CF8M  CF3  CF3M
3  衬里/阀座  PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4  填料压盖  WCB  CF8  CF8M  CF3  CF3M
5  填料  PTFE(F4)  PTFE(F4)  PTFE(F4)
6  支架  35  1Cr18Ni9Ti  1Cr18Ni9Ti
7  螺栓  35  Cr17Ni2  1Cr18Ni2
8  紧固螺母  45  0Cr18Ni9  0Cr18Ni9
9  操作手柄  WCB  WCB  WCB

球阀厂家产品主要外形和连接尺寸
公称通经  L  D  D1  D2  f  b  Z-φd
DN(mm)  NPS(inch)  PN1.0MPa
15  1/2  130  95  65  45  2  14  4-φ14
20  3/4  140  105  75  55  2  16  4-φ14
25  1  150  115  85  65  2  16  4-φ14
32  5/4  165  135  100  78  2  18  4-φ18
40  3/2  180  145  110  85  3  18  4-φ18
50  2  200  160  125  100  3  20  4-φ18
65  5/2  220  180  145  120  3  20  4-φ18
80  3  250  195  160  135  3  22  4-φ18
100  4  280  215  180  155  3  22  8-φ18
125  5  320  245  210  185  3  24  8-φ18
150  6  360  280  240  210  3  24  8-φ23
200  8  457  335  295  265  3  26  8-φ23
250  10  533  390  350  320  3  28  12-φ23
PN1.6MPa
15  1/2  130  95  65  45  2  14  4-φ14
20  3/4  130  105  75  55  2  16  4-φ14
25  1  140  115  85  65  2  16  4-φ14
32  5/4  165  135  100  78  2  18  4-φ18
40  3/2  165  145  110  85  3  18  4-φ18
50  2  203  160  125  100  3  20  4-φ18
65  5/2  222  180  145  120  3  20  4-φ18
80  3  241  195  160  135  3  22  8-φ18
100  4  305  215  180  155  3  24  8-φ18
125  5  356  245  210  185  3  26  8-φ18
150  6  394  280  240  210  3  28  8-φ23
200  8  457  335  295  265  3  30  12-φ23
