脉冲阀指受电磁或气动等先导阀的控制，能在瞬间启闭高压气源产生脉冲的膜片阀。

电磁脉冲阀：指将电磁阀、先导阀与脉冲阀组合在一起，直接受电信号控制的膜片阀。

电磁阀脉冲的作用：就是控制油路中油压的大小。一般安装在主油路或减振器背压油路中，以减少换档和锁止解锁时的油压冲击，使设备运行保持平稳状态。

按阀进出口的角度及进气口的形式可分为三种：  　　

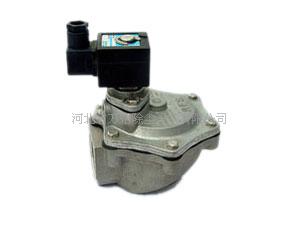

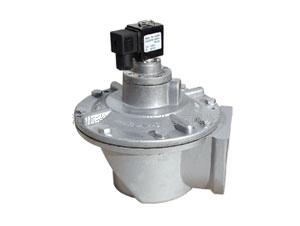

a)  直角式电磁脉冲阀：阀体进出口成直角，直接受电信号控制的膜片阀；  　　
b)  直通式电磁脉冲阀：阀体进出口成180度，直接受电信号控制的膜片阀；  　　

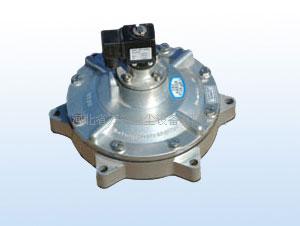

c)  淹没式电磁脉冲阀：阀体进气口淹没在气包内，直接受电信号控制的膜片阀。

电磁脉冲阀的技术要求  　　
1、产品的工作压力为0.1MPa～0.7MPa，介质为经过除油、除水处理的空气。  　　
2、在产品标称气源压力状态下，电磁阀的工作电压为额定电压的85%时，电磁脉冲阀的开启响应时间应小于0.03s。  　　
3、工作气源压力为0.1MPa时，即可使脉冲阀关闭。  　　
4、产品应能承受0.8MPa的气源压力。  　　
5、在规定的环境条件下，电磁线圈对外壳的绝缘电阻应大于1MΩ。  　　
6、在室温为  5度～35度，相对湿度不超过85%的条件下，电磁线圈对外壳能承受50Hz、250V的电压，历时1min无击穿现象。  　　
7、电磁脉冲阀在承受频率为20Hz、全幅值为2mm、历时30min的振动后应能正常工作。  　　
8、在正常使用条件下，膜片累计使用寿命应大于80万次。  　　
9、阀的外表无明显涂层剥落、划痕、毛刺等损伤。

试验方法  　　
试验环境  　　
a)  环境空气相对湿度不超过85%；  　　
b)  环境空气中无腐蚀性介质；  　　
c)  气源介质温度为1度～50度。

外观检验采用目测。  　　

性能检验：  　　
1、开启电压试验  　　
在电磁脉冲阀的进气口接入气源压力为标称压力的洁净空气，在电磁阀上输入标称电压的85%，宽度为0.03s的电信号，检查电磁脉冲阀开启是否正常。  　　

2、关闭气压试验  　　
在电磁脉冲阀的进气口接入气源压力为0.1MPa的洁净空气，输入关闭阀门的电信号，检查电磁脉冲阀是否可靠关闭。  　　

3、耐压性能试验  　　
在电磁脉冲阀的进气口接入气源压力为0.8MPa的洁净空气、持续60min，检查电磁脉冲阀上各密封部位的渗漏气情况。  　　

4、绝缘电阻试验  　　
(1)用500V、量程范围为0MΩ～500MΩ，精度为1级的兆欧表，在规定的环境条件下，测量电磁线圈对外壳的绝缘电阻。  　　
(2)将阀置于调温调湿箱内，把温度设定在35度，相对湿度为85%的条件下，在电磁线圈与阀体间施加50Hz、250V的正弦交流电压，历时1min，检查是否有击穿现象。  　　

5、抗振动试验  　　
将阀固定在振动试验工作台上，承受振动频率为20Hz、全幅值为2mm、历时30min的振动后，检查阀各部分的紧固件是否有松动现象，工作是否正常。  　　

6、膜片使用寿命试验  　　
在电磁脉冲阀的进气口接入标称压力的洁净空气，在电磁阀上输入宽度为0.1s、间隔为3s的标称电压值，并记录阀连续或累计工作次数。

检验规则  　　
检验分类：  　　
1、产品在出厂前必须对阀逐一进行技术要求的2、3、4、9条款的规定检验。  　　
2、每季度对出厂的产品随机抽样15%(不少于10只)，按技术要求的5、8条款的规定检验。  　　

型式检验  　　
有下列情况之一时，应进行型式检验：  　　
a)  首批生产的产品；  　　
b)  生产工艺和使用材料发生变化；  　　
c)  成批生产的阀应每三年进行一次；  　　
d)  国家质量监督结构提出型式检验的要求。

电磁脉冲阀工作原理:  　　  　　
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气通过节流孔进入后天室，此时后气室压力将膜片紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。
