高温蒸汽疏水阀的主要优点：
流体通道串级时，不断改变流体方向，控制流体速度30m/s,防止空化破坏。
节流面与密封面分开，根据疏水流量设有不同的节流元件，阀内主件表面硬化处理，硬度可达到HRC70左右，关闭严密，寿命长。
阀体组件采用自内压密封结构，压差越大，密封性越好。
阀体组件与执行机构采用浮动式连接。可以消除阀芯与推杆不同心造成的卡死想象。

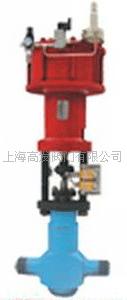

STR主蒸汽疏水阀概述：
主蒸汽疏水阀STR是一种串级式高压差调节阀，该阀适用于火力发电厂主蒸汽和再热蒸汽管道等的疏水系统。控制高温高压降饱和水，高温蒸汽疏水阀可以是电动或者气动，也可以是手动操作。气动或电动疏水阀型号是STR，手动疏水阀型号是MTR,它是大型火力发电机组的关键阀门之一。

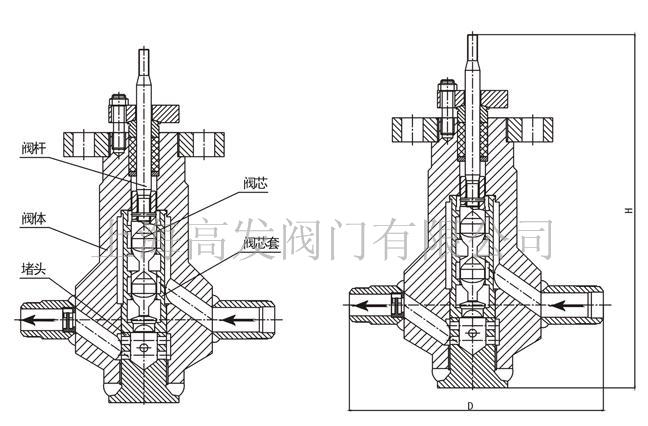

阀内组件
阀芯形式      压力平衡式单座阀芯
流量特征      等百分比或线性
材        料      440B    特种不锈钢

技术参数和性能

阀体
形        式        铸造或锻造的直通式阀体
公称通径        DN65，80，100，125，150，200，250，300
公称压力        PN1.6,4.0,.6.4Mpa
连接形式        法兰连接    BW焊接
材        料        WCB
工作温度        小于420度
填        料        高温石墨编织填料

性能
泄漏量        金属阀座符合标准符合ANSI  B16.104—1976  IV级
回      差      小于全行程的3%（不带定位器）小于全行程的1%(带定位器)
线      性      小于全行程的+-5%（不带定位器）小于全行程的+-1%(带定位器)
可调范围    50：1

执行机构
形        式      汽缸活塞执行机构或电动执行机构
供气压力      0.5Mpa
气源接头      RC1/4
环境温度      -30-70度
附        件      （气动执行机构）定位器，手轮机构，空气过滤减压阀

阀体
公称通径      DN25,32,40,50
公称压力      PN32,  42Mpa
连接形式      BW焊接式
材        料      12Cr1MoV锻件
介质温度      小于560度

阀内组件
阀芯形式      迷宫套筒式阀内组件，串级套筒式阀内组件
材        料      不锈钢
填        料      石棉与石墨编织填料
流体方向      高进低出

执行机构      气缸执行机构，电动执行机构，手动执行机构
作用形式      气—开式或气关式两位动作
泄漏量          符合ANSI  B16.104—1976  V级
回        差      小于全行程的3%（不带定位器）
线      性      小于全行程的+-5%（不带定位器）
标准附件      执行机构带手轮机构和二位三通电磁阀

公称通径和额定行程
公称通径DN  65  80  100  125  150  200  250
额定行程mm  40  40  50  50  60  75  75

订货须知
1.产品型号与名称  2.公称通径DN(mm)  3.公称压力
4.流量特性  5.阀体材质  6.额定流量系数
7.介质种类和温度范围  8.阀前后压力(压差)  9.电源电压和控制信号
10.其它特殊要求
