鲁庆数控机床附件管件有限公司专业生产工程塑料拖链，有TL-1，TL-2，TL-3三大系列上百种规格型号。
用途和特点
（1）适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。
（2）拖链的每一节都能打开，便于安装和维修。运动时噪音低、耐磨，可高速运动。
（3）拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等。

拖链的结构

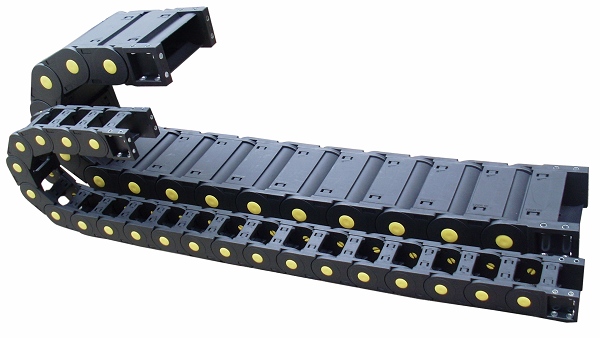

（1）拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。
（2）相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。
（3）单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链。
（4）另可提供分隔片，将链内空间按需要分隔开。

拖链的基本参数
（1）材料：增强尼龙，具有较高的压力和抗拉负荷，良好的韧性、高弹性和耐磨性，阻燃，高低温时性能稳定，可以使用在室外。
（2）抗耐性：耐油、耐盐，并有一定的耐酸、耐碱能力。
（3）运行速度和加速度：最高速度可达5米/秒，最高加速度可达5米/秒2（具体速度、加速度视运行情况而定）。
（4）运行寿命：在正常架空使用情况下，可达500万往复运动次数

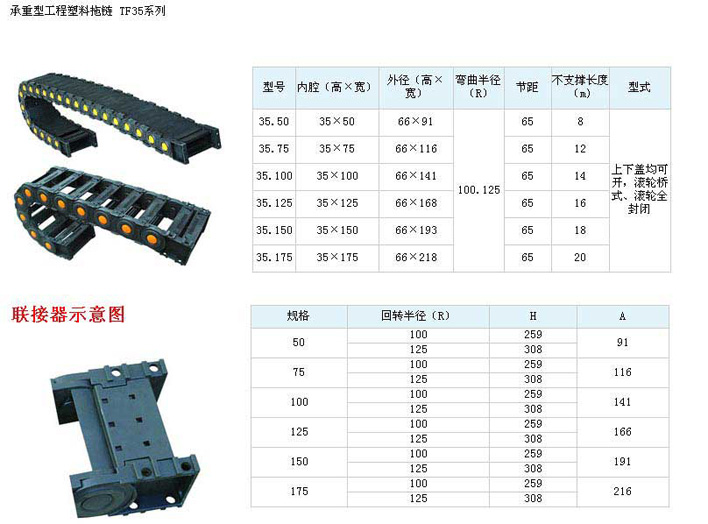

技术参数

外型尺寸
(  高×宽  )
  内腔半径
(  高×宽  )
  弯曲半径
参数
  节距  联接器参数
50×92  30×52  100  150  200      A1  A2  A3  A4  d  e  f  k  h  L1  L2  L3  L4
50×100  30×60  56  118  48  111  6.4  20  35  10  75  95  35  15  3
65  64  126  56  119
50×125  30×85  89  151  82  144
50×150  30×115  114  176  107  169
50×175  30×135  139  201  132  194
60×92  40×52  75  56  118  48  111  6.4  25  45  10  95  115
60×100  40×60  59  133  51  125
60×125  40×85  84  158  76  150
60×150  40×115  109  183  101  175
60×175  40×135  134  208  126  200
70×150  45×102  150  200  250  90  84  200  79  193  8.4  30  55  10  105  125  40  20  3
70×175  45×125  111  225  104  218
70×200  45×152  136  250  129  243
70×225  45×175  161  275  154  268
80×150  55×102  100  96  190  89  183  8.4  30  55  10  115  135
80×175  55×125  121  215  114  208
80×200  55×152  146  240  139  233
80×225  55×175  171  265  164  258
90×200  65×150  200  250  300  110  140  250  133  243  8.4  30  55  10  115  145
90×250  65×200  190  300  183  293
90×300  65×250  240  350  233  343
90×350  65×300  290  400  283  393
100×200  75×150  120  140  250  133  243  8.4  30  55  10  115  155
100×250  75×200  190  300  183  293
100×300  75×250  240  350  233  343
100×350  75×300  290  400  283  393
